您當前位置：網站首頁 >> 離心泵 >> 管道離心泵 >> ISGD型低轉速立式管道離心泵

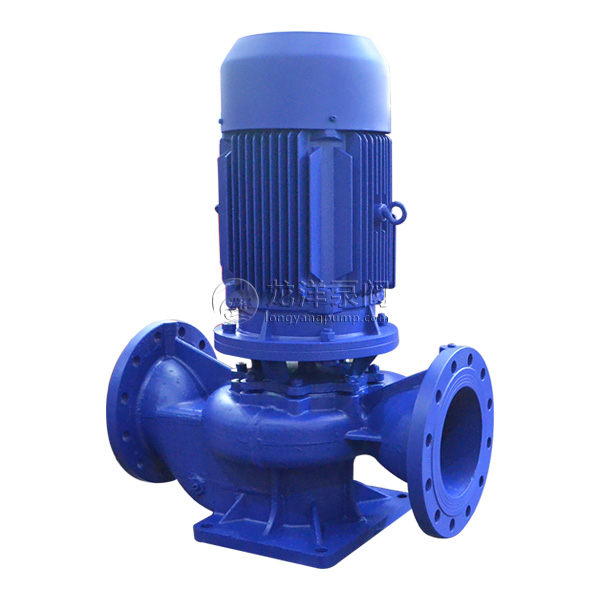

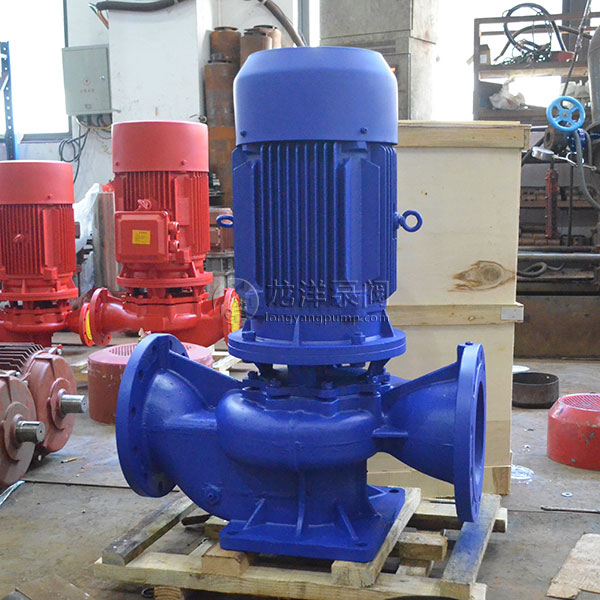

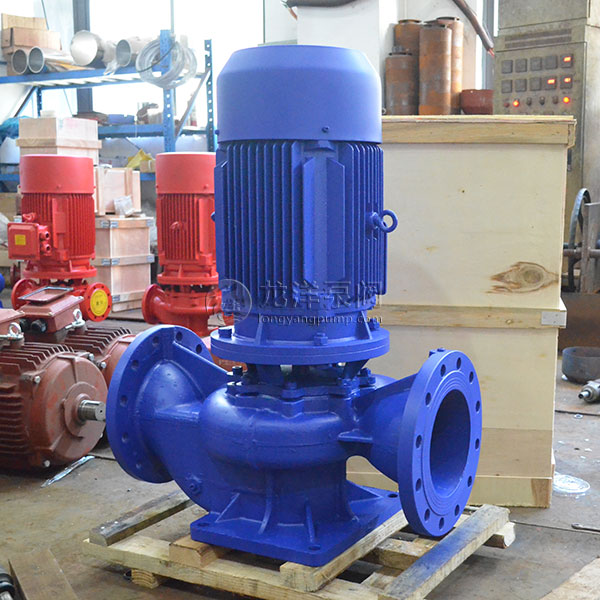

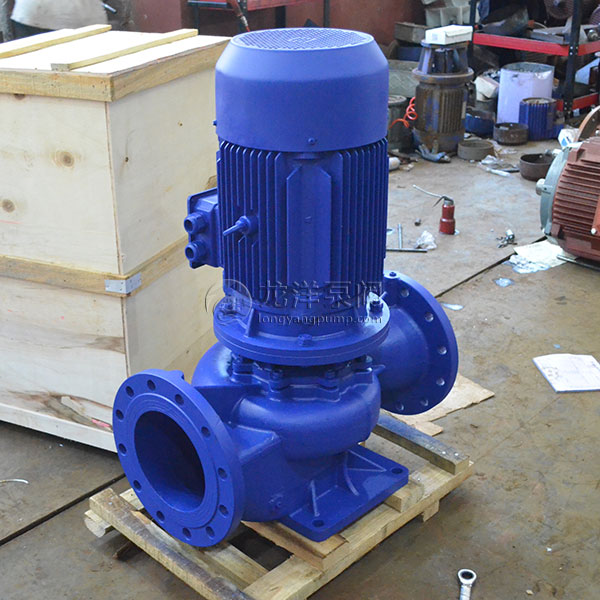

ISGD型低轉速立式管道離心泵

發布時間：2018/10/30 21:55:30

品牌：龍洋泵閥

型號：ISGD

驅動方式：電動

流量：1.5-500m3/h

揚程：8-150m

口徑：DN15-300mm

適用介質：水、熱水、冷水、汽油、煤油、腐蝕性液體、鹽酸、非氧化性酸等

殼體材料：鑄鐵、不銹鋼、玻璃鋼、氟塑料、增強聚丙烯

功率：0.55-110KW
介質溫度：-40-120度

產品說明書下載咨詢價格

1 產品概述

ISGD型低轉速立式管道離心泵系在ISG型立式管道離心泵基礎上并參照IS型單級清水離心泵之性能參數，根據管道離心泵的獨特結構組合設計制造。該產品采用國內水泵專家提供的*水力模型，高效節能，性能可靠，符合JB/T5305 8-93標準要求，深受國內外客商的贊益。

2 型號意義

型號意義

3 特點

ISGD型低轉速立式管道離心泵是在ISG型立式管道離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件命名用壽命，適用于空調循環及采暖循環和各種循環系統末端增壓。創新設計的立式結構使其占地面積和占用空間更少，使用更方便。

4 用途

ISGD型低轉速立式管道離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。

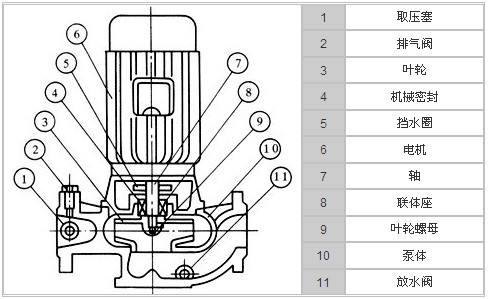

5 結構圖

結構簡圖

6 工作條件

1、ISGD型電機0.75kw以上泵系統高工作壓力為1.6MPa即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，0.75kw以下泵系統高工作壓力為0.8MPa。
2、低轉速離心泵訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時，應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
3、ISGD低轉速離心泵制泵介質為冷熱水或物理化學性質類似于水的液體，介質溫度不超過120℃。

7 技術參數表

型號	流量Q		揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
型號	（m3/h)	（L/S）	揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
40-100	3.2	0.89	3	48	1400	0.12	2.5	17
40-125	3.2	0.89	5	40	1400	0.18	2.5	19
40-125A	2.8	0.78	4	39	1400	0.12	2.5	19
40-160	3.2	0.89	8	36	1400	0.25	2.5	24
40-160A	2.8	0.78	6.4	35	1400	0.18	2.5	22
40-200	3.2	0.89	12.5	31	1450	0.55	2.5	38
40-200A	2.8	0.78	10	30	1400	0.37	2.5	30
40-250	3.2	0.89	20	25	1450	1.1	2.5	52
40-250A	2.8	0.78	16	25	1450	0.75	2.5	47
40-250B	2.3	0.64	13	24	1450	0.55	2.5	46
40-100(I)	6.3	1.75	3	54	1400	0.12	2.5	17
40-125(I)	6.3	1.75	5.0	54	1400	0.25	2.5	29
40-125(I)A	5.6	1.56	4.0	52	1400	0.18	2.5	24
40-160(I)	6.3	1.75	8.0	47	1450	0.55	2.5	43
40-160(I)A	5.1	1.42	5.3	45	1400	0.25	2.5	30
40-200(I)	6.3	1.75	12.5	40	1450	0.75	2.5	45
40-200(I)A	5.5	1.53	9.5	39	1450	0.55	2.5	44
40-250(I)	6.3	1.75	20	32	1450	1.5	2.5	54
40-250(I)A	5.6	1.56	16	32	1450	1.1	2.5	49
40-250(I)B	5.1	1.42	13	30	1450	0.75	2.5	42
50-100	6.3	1.75	3	54	1400	0.12	2.5	19
50-125	6.3	1.75	5.0	54	1400	0.25	2.5	25
50-125A	5.6	1.56	4.0	52	1400	0.18	2.5	19
50-160	6.3	1.75	8.0	47	1450	0.55	2.5	42
50-160A	5.1	1.42	5.3	45	1400	0.25	2.5	37
50-200	6.3	1.75	12.5	40	1450	0.75	2.5	48
50-200A	5.5	1.53	9.5	39	1450	0.55	2.5	46
50-250	6.3	1.75	20	32	1450	1.5	2.5	58
50-250A	5.6	1.56	16	32	1450	1.1	2.5	50
50-250B	5.1	1.42	13	30	1450	0.75	2.5	49
50-100(I)	12.5	3.47	3	63	1400	0.25	2.5	23
50-125(I)	12.5	3.47	5.0	63	1400	0.37	2.5	34
50-125(I)A	11.0	3.06	3.8	60	1400	0.25	2.5	33
50-160(I)	12.5	3.47	8	59	1450	0.55	2.8	46

110型號	流量Q		揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
110型號	（m3/h)	（L/S）	揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
50-160(I)A	10.8	3.0	6	57	1400	0.37	2.8	34
50-200(I)	12.5	3.47	12.5	54	1450	1.1	2.8	52
50-200(I)A	11.3	3.14	10.1	53	1450	0.75	2.8	48
50-250(I)	12.5	3.47	20	45	1450	2.2	2.8	73
50-250(I)A	11.7	3.25	17.6	44	1450	1.5	2.8	65
50-250(I)B	10.2	2.83	13.4	43	1450	1.1	2.8	60
50-315(I)	12.5	3.47	32	36	1450	4.0	2.8	89
50-315(I)A	11.7	3.25	28	36	1450	3.0	2.8	84
50-315(I)B	10.2	2.81	21	34	1450	3.0	2.8	82
65-100	12.5	3.47	3	63	1400	0.25	2.8	29
65-125	12.5	3.47	5.0	63	1400	0.37	2.8	32
65-125A	11.0	3.06	3.8	60	1400	0.25	2.8	27
65-160	12.5	3.47	8	59	1450	0.55	2.8	46
65-160A	10.8	3.0	6	57	1400	0.37	2.8	35
65-200	12.5	3.47	12.5	54	1450	1.1	2.8	52
65-200A	11.3	3.14	10.1	53	1450	0.75	2.8	48
65-250	12.5	3.47	20	45	1450	2.2	2.8	76
65-250A	11.7	3.25	17.6	44	1450	1.5	2.8	68
65-250B	10.2	2.83	13.4	43	1450	1.1	2.8	63
65-315	12.5	3.47	32	36	1450	4.0	2.8	89
65-315A	11.7	3.25	28	36	1450	3.0	2.8	85
65-315B	10.1	2.81	21	34	1450	3.0	2.8	82
65-100(I)	25	6.94	3	70	1400	0.37	2.8	33
65-125(I)	25	6.94	5	70	1450	0.75	2.8	49
65-125(I)A	21.8	6.05	3.8	65	1450	0.55	2.8	48
65-160(I)	25	6.94	8	68	1450	1.1	2.8	54
65-160(I)A	21.6	6.0	6.0	65	1450	0.75	2.8	48
65-200(I)	25	6.94	12.5	64	1450	2.2	2.8	71
65-200(I)A	23.3	6.47	10.9	63	1450	1.5	2.8	62
65-250(I)	25	6.94	20	59	1450	3.0	2.8	85
65-250(I)A	22.2	6.17	15.8	58	1450	2.2	2.8	80
65-250(I)B	19.8	5.5	12.6	57	1450	1.5	2.8	74
65-315(I)	25	6.94	32	50	1450	5.5	2.8	120
65-315(I)A	23	6.39	27.9	50	1450	4.0	2.8	110

110型號	流量Q		揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
110型號	（m3/h)	（L/S）	揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
65-315(I)B	20.2	5.61	21	49	1450	3.0	2.8	100
80-100	25	6.94	3	70	1450	0.37	2.8	33
80-125	21.8	6.94	5	70	1450	0.75	2.8	48
80-125A	25	6.05	3.8	65	1450	0.55	2.8	45
80-160	21.6	6.94	8	68	1450	1.1	2.8	55
80-160A	25	6.0	6.0	65	1450	0.75	2.8	51
80-200	23.3	6.94	12.5	64	1450	2.2	2.8	72
80-200A	25	6.47	10.9	63	1450	1.5	2.8	64
80-250	22.2	6.94	20	59	1450	3.0	2.8	89
80-250A	19.8	6.17	15.8	58	1450	2.2	2.8	85
80-250B	25	5.5	12.6	57	1450	1.5	2.8	78
80-315	23	6.94	32	50	1450	5.5	2.8	130
80-315A	20.2	6.39	27.9	50	1450	4.0	2.8	102
80-315B	50	5.61	21	49	1400	3.0	2.8	95
80-100(I)	50	13.89	3	73	1450	0.75	3.0	58
80-125(I)	44.6	13.89	5	73	1450	1.1	3.0	61
80-125(I)A	50	12.4	4	63	1450	1.1	3.0	61
80-160(I)	44.5	13.89	8	73	1450	2.2	3.0	82
80-160(I)A	50	12.36	6.3	71	1450	1.5	3.0	74
80-200(I)	44.6	13.89	12.5	72	1450	3.0	3.0	97
80-200(I)A	50	12.36	9.9	71	1450	2.2	3.0	93
80-250(I)	44.5	13.89	20	66	1450	5.5	3.0	134
80-250(I)A	50	12.97	17.4	65	1450	4.0	3.0	106
80-250(I)B	44.6	11.22	13.1	63	1450	3.0	3.0	100
80-315(I)	50	13.89	32	61	1450	11.0	3.0	180
80-315(I)A	46.7	12.97	27.9	61	1450	7.5	3.0	166
80-315(I)B	40.5	11.22	21	60	1450	5.5	3.0	62
100-100	50	13.89	3	73	1450	0.75	3.0	70
100-125	50	13.89	5	73	1450	1.1	3.0	68
100-125A	44.6	12.4	4	63	1450	1.1	3.0	68
100-160	50	13.89	8	73	1450	2.2	3.0	87
100-160A	44.5	12.36	6.3	71	1450	1.5	3.0	79
100-200	50	13.89	12.5	72	1450	3.0	3.0	100
100-200A	44.6	12.36	9.9	71	1450	2.2	3.0	90

110型號	流量Q		揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
110型號	（m3/h)	（L/S）	揚程（M）	效率（%）	轉速(r/min)	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
100-250	50	13.89	20	66	1450	5.5	3.0	140
100-250A	46.7	12.97	17.4	65	1450	4.0	3.0	112
13.1	63	1450	3.0	3.0	105
100-315	50	13.89	32	61	1450	11.0	3.0	225
100-315A	46.7	12.97	27.9	61	1450	7.5	3.0	180
100-315B	40.5	11.22	21	60	1450	5.5	3.0	165
100-125(I)	100	27.78	5	78	1450	2.2	3.0	95
100-125(I)A	87.1	24.2	3.8	76	1450	1.5	3.0	87
100-160(I)	100	27.78	8	78	1450	4.0	3.0	118
100-160(I)A	87.1	24.2	6.3	76	1450	3.0	3.0	113
100-200(I)	100	27.78	12.5	75	1450	5.5	3.0	148
100-200(I)A	86.1	23.92	9.3	73	1450	4.0	3.0	123
100-250(I)	100	22.78	20	74	1450	11.0	3.0	208
100-250(I)A	93.3	25.92	17.4	73	1400	7.5	3.0	165
100-250(I)B	87	24.17	15	72	1450	5.5	3.0	149
100-315(I)	100	22.78	32	71	1450	15.0	3.0	234
100-315(I)A	91.0	25.28	27	71	1450	11.0	3.0	213
100-315(I)B	79.0	21.94	20	70	1450	7.5	3.0	165
100-400(I)	100	22.78	50	65	1450	30.0	3.0	375
100-400(I)A	94	26.11	44	65	1450	22.0	3.0	295
100-400(I)B	87	24.17	38	64	1450	18.5	3.0	257
100-400(I)C	81	22.56	32.8	62	1450	15.0	3.0	239
125-125	80	22.2	5	76	1450	2.2	3.0	148
125-125A	71.5	19.9	4	75	1450	1.5	3.0	125
125-160	80	22.2	8	74	1450	3.0	3.0	205
125-160A	69.3	19.3	6	73	1450	2.2	3.0	165
125-200	80	23.2	12.5	73	1450	5.5	3.0	249
125-200A	75	20.8	11	72	1450	4.0	3.0	237
125-250	80	22.2	20	72	1450	7.5	2.8	220
125-250A	75	20.8	17.5	71	1450	7.5	2.8	210
125-250B	69	11.2	15	70	1450	5.5	2.8	195
125-315	80	22.2	32	67	1450	15.0	2.5	300
125-315A	75	20.8	27.5	66	1450	11.0	2.5	282
125-315B	72	20	25	65	1450	11.0	2.5	245

8 使用注意事項

1、訂貨時請注明具體技術參數、使用工況以及使用介質特性，以便能為您選擇合適的產品。
2、離心泵長期運行后，由于機械磨損，使機組噪音及振動增大時，應停機檢查，必要時需更換易損件（機械密封與電機軸承），機組大修期一般為5000-8000小時。
3、長期不間斷使用此泵，推薦配備備用水泵，并用控制柜定時切換，以延長水泵使用壽命。
4、油泵標準配備鋁青銅葉輪與防爆電機，若有不同材質要求，請另行注明。
5、此泵嚴禁長期處于低揚程狀態下運行，否則易使電機過載而燒毀。
6、690KW以上大功率水泵，因穩定性關系，不推薦使用立式單級泵。

9 常見故障排除方法

故障現象	可能產生的原因	排除方法
1、水泵不出水	a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。 b、電機運行方向不對，電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體，泵腔內有空氣。 e、進口供水不足，吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。	a、檢查，去除阻塞物 b、調整電機方向，堅固電機接線 c、擰緊各密封面，排除空氣 d、打開泵上蓋或打開排氣閥排盡空氣 e、停機檢查、調整（并網自來水管和帶吸程使用易出現此現象 f、減少管路彎道，重新選泵。
2、水泵流量不足	a、先按1.原因檢查。 b、管道、泵流產葉輪部分阻塞、水垢沉積、閥門開度不足 c、電壓偏低 d、葉輪磨損	a、先按1.排除 b、去除阻塞物重新調整閥門開度。 c、穩壓。 d、更換葉輪。
3、功率過大	a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。	a、調節流量關小出口閥門。 b、降低 c、更換葉輪
4、雜音振動	a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。	a、穩固管路 b、提高吸入壓力、排氣 c、降低真空度 d、更換軸承 e、搞整按5。
5、電機發熱	a、流量過大、超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。	a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。
6、水泵漏水	a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。	a、更換。 b、焊補或更換。 c、修整。 d、堅固。

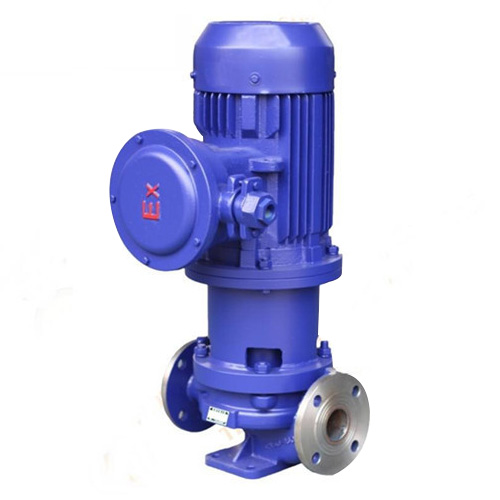

下一個：沒有了上一個：CQB-L立式磁力管道離心泵
