水環式真空泵結構緊湊、工作平衡可靠和流量均勻，所以化工生產中多用來輸送或抽吸易燃、易爆和有腐蝕性的氣體。國產水環真空泵的種類有很多，根據所達到的極限真空度的高低及抽氣量的大小可分為2BV型水環真空泵、SK型水環式真空泵、2SK型水環式真空泵、SZ型水環真空泵等這幾大類，那么問題來了這么多種類我們買過來我們又應該如何安裝使用水環式真空泵呢？水環真空泵安全操作規程又是什么呢？下面龍洋小編帶您一起詳細了解。

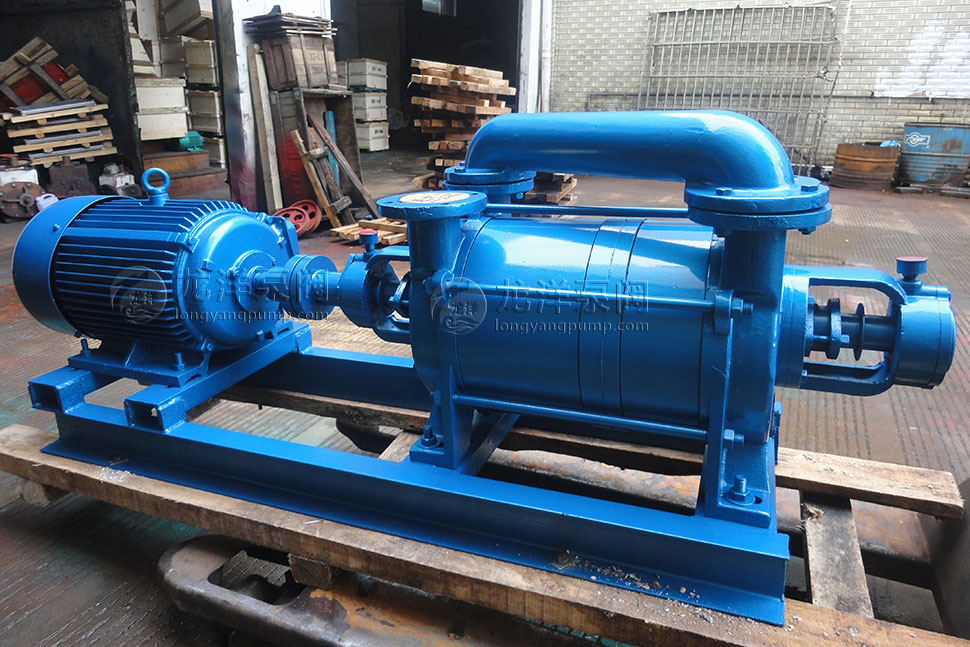

2SK水環式直空泵產品圖

水環式真空泵安裝使用方法

水環式真空泵管路安裝指南：

1、選擇合理的管路方案

a、真空系統出口與泵的入口之間距離越短越好;

b、管路拐彎越少越好;

c、進口管路應高于泵的入口中心線，出口管應避免有引起較大阻力的因素，如出口管上爬、直角拐彎等;

d、配接進出口管直徑應與產品的進出口直徑一致，如真空系統較小，進出口配接管直徑可以小，但不得小于產品進出口直徑的70%，且出口直徑應大于或等于入口管直徑; ⑤管路的拐彎處應圓滑過渡;

e、水環式真空泵的進水管路要安裝閥門,用來調節進水量的多少,進水量的多少對真空度有影響,調節進水量時通過觀察真空表的指針來控制閥門,SK-0.8的極限真空能達到-0.087,在工作狀態下,因為管路不是完全密封的狀態,真空度在-0.06左右就能滿足工作需求。

2、安裝或維修管路時，防止掉進異物。

3、管路的接頭要加密封墊，不得有漏氣、漏水現象。

4、真空系統的吸氣口處安裝真空表，以便掌握真空的變化情況。

5、吸氣口的管路上安裝閥門

當真空度達到極限時會產生很大的噪音,叫氣蝕聲,通過閥門來調節真空度,真空度高時,試壓爆破檢測儀,打開閥門放掉適量的氣體,氣蝕聲立刻消失.真空度下降時關閉閥門。

6、循環水

循環水的其中一個重要作用還是用來冷卻真空泵工作時產生的溫度,當循環水的水溫超過40度,真空度會降低,及時補充或更換冷水來降低循環水的溫度,圍欄設備上的真空泵多用鐵油桶來裝循環水,水桶的水要多一些。

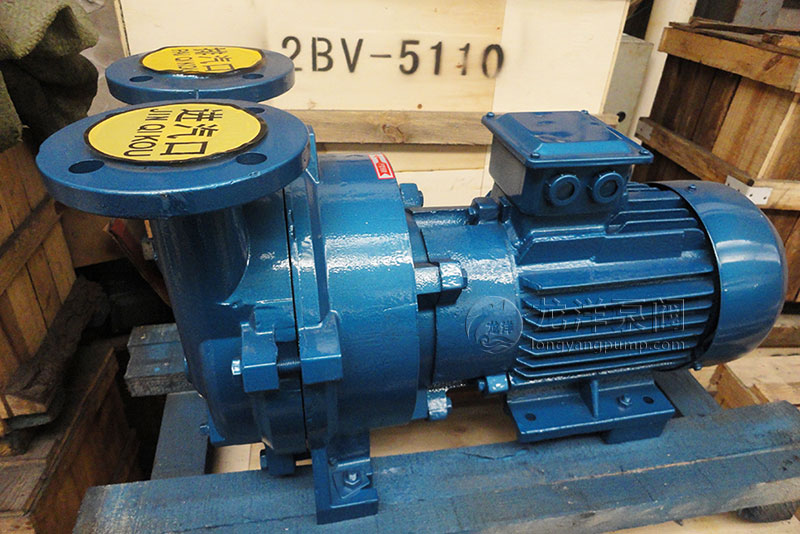

2BV-5110系列水環式真空泵

水環真空泵各部件安裝

一、安裝泵軸、軸承部分

1、將泵軸及軸承整體從托架非驅動端裝入托架，可以通過敲擊軸承外圈使泵泵軸安裝到托架中。注意：敲擊軸承時應在其端面放置墊塊或者套筒工具以防止損壞軸承。

2、安裝非驅動端軸承蓋，鎖緊螺栓。

3、安裝墊圈、驅動端軸承蓋，鎖緊螺栓。用手轉動泵軸，泵軸轉動應順暢，若泵軸轉動教緊時應稍微松動螺栓，將泵軸調節至轉動較為順暢的狀態。

4、安裝平鍵，聯軸器泵軸部分，聯軸器壓板，鎖緊螺栓。

二、安裝泵體、機械密封部分

將機械密封靜環部分安裝在泵體上安裝機械密封靜環部分時可用水將其濕潤后用手均勻壓入泵體內。注意用力不能過猛!裝配后，檢查機械密封靜環部分與泵體是否裝配得緊密。

將真空泵泵體緊壓在電機上，將螺栓擰緊。注意不要損壞機械密封靜環部分。

將墊圈安裝到電機后蓋中，然后將泵體、電機前蓋、軸承、電機轉子、內軸承蓋部件安裝到電機殼體中，鎖緊螺栓。

依次安裝電機風扇、擋圈、電機護罩、螺釘。安裝完成后將泵的電機風扇護罩端朝下垂直于地上，準備安裝泵的其它零件。

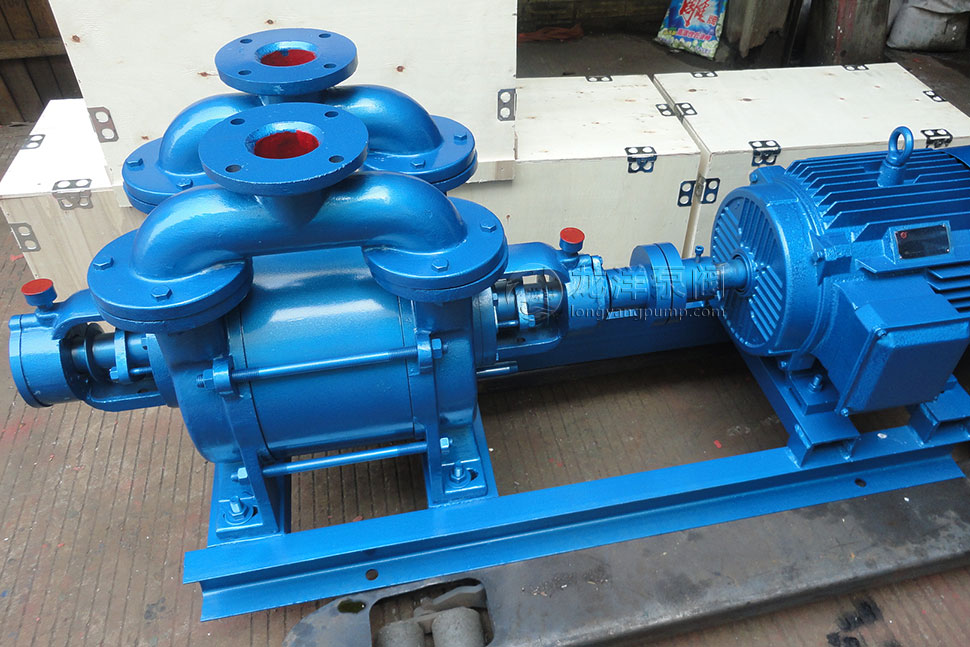

sk水循環真空泵

三、安裝葉輪

1、將葉輪壓在軸承上，應保證葉輪和泵體的前端面保留0.05~0.15mm的間隙。將真空泵水平放置，檢查間隙。若間隙過小，可能會造成真空泵出現機械故障;若間隙過大，將會造成真空泵抽氣速率的下降。

2、葉輪與泵體前端面的間隙調整好后用深度百分尺測量泵體外邊緣與葉輪平面的深度差并以此確定調整間隙保留。

四、安裝泵蓋和圓盤

1、將電機護罩朝下垂直放于地上。

2、將準備好的圓盤放到泵體。確?？拷鼒A盤、泵體上的直徑為4.2mm的小孔與定位銷準確地結合在一起。

3、將圓盤上面向泵蓋一側的密封表面均勻連續的涂上密封膠。涂好后，將泵蓋安裝到泵體及圓盤上，擰緊螺栓。安裝泵蓋時應注意汽蝕保護管的兩端必須分別安裝在圓盤及泵蓋的相應孔中。

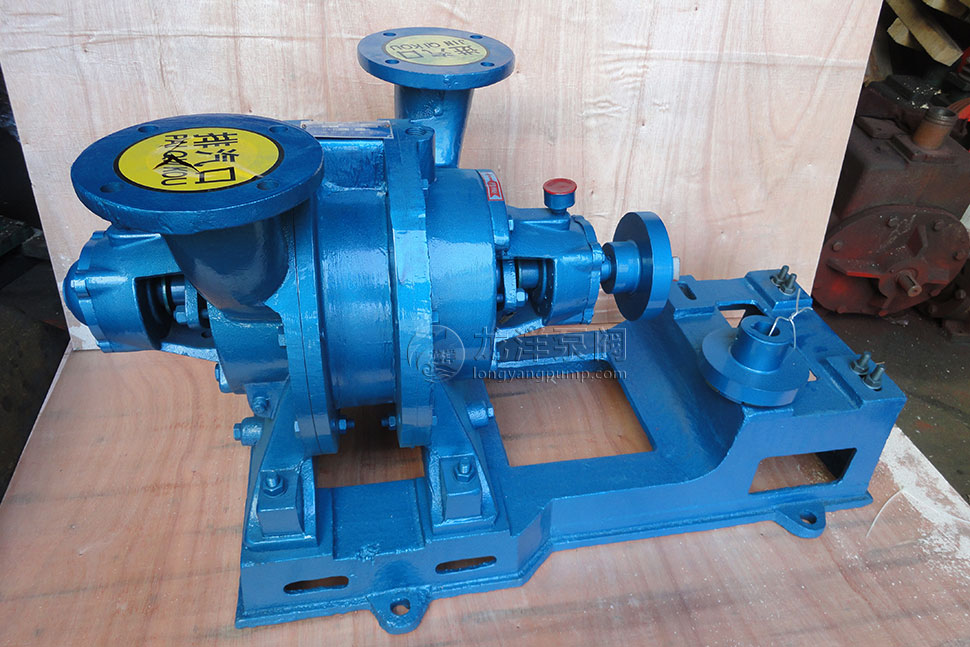

SZ水環式真空泵安裝圖

五、整體安裝泵蓋、圓盤

1、將電機地腳朝天，軸呈水平方向放在地上。

2、泵蓋和圓盤組成一個整體。將泵蓋推壓至泵體上，注意定位銷應與泵體和圓盤的定位銷孔對齊。用螺栓將泵蓋緊固在泵體上。

3、泵裝好后，用手轉動電機風扇，泵必須旋轉順暢。如泵旋轉不順暢或泵旋轉過程中出現摩擦聲，應拆開泵蓋檢查葉輪間隙情況等，重新調整。

以上就是水環式真空泵的安裝方法和使用方法，在這里推薦大家閱讀：水環真空泵選型

水環式真空泵安全操作規程

1、準備工作(作業前的檢查)

1.1 檢查電壓正常、不超過額定電壓(380V)±5%;電氣開關和設備接地線正常。

1.2 檢查泵各部件連結是否可靠。

1.3 檢查各部位潤滑油(脂)是否足夠。

1.4 盤車應靈活、無阻滯，無松動現象。

1.5 真空度調節閥應調整至合適的開度。

1.6 打開供水閥向泵頭灌水至溢水管溢水。

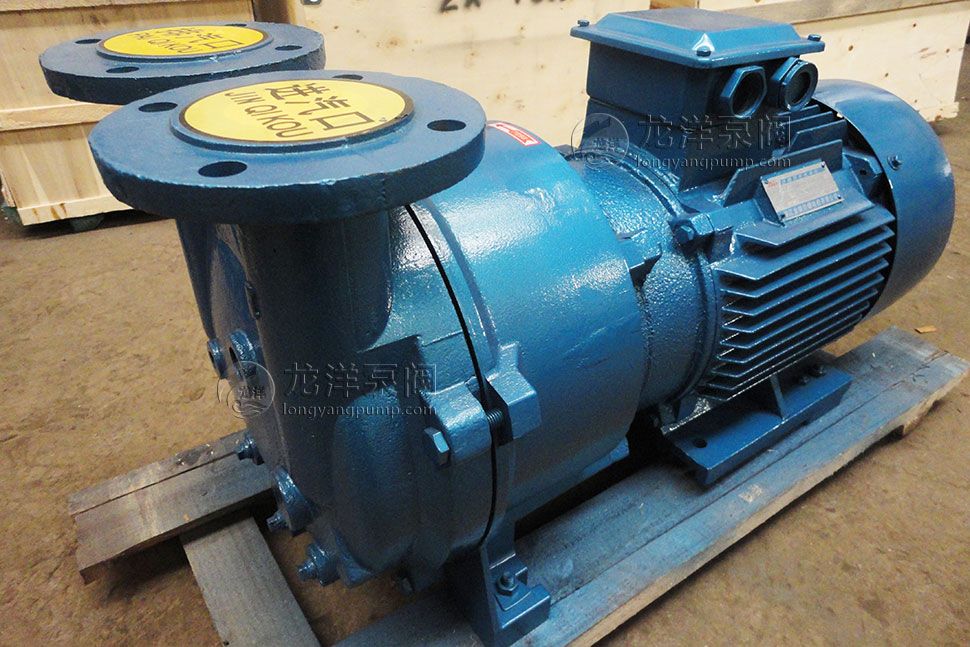

2BV-6110水環式真空泵

2、啟動

2.1 設備內沒有真空的操作。

A.關閉被抽真空設備的相關排空閥門和出料閥門。

B.打開被抽真空設備的真空閥門。

C.啟動真空泵.查看運轉方向是否正確。

D.待泵達到極限真空時(有氣蝕聲)緩慢開啟泵的進氣口閥門。

E.再次達到極限真空時(有氣蝕聲)投用蒸汽噴射泵。

F. 待設備運行穩定后注意調節工作液閥門的開度，氣蝕閥門的調節開度。

2.2 不允許在無水或少水的情況下啟動;

3.泵運轉作業中，應注意檢查并做到：

(1).注意調節供水閥和循環水閥，使循環水量保持適度。

(2).應避免長時間在高負荷下運行。

(3).檢查電流表、電壓表的讀數是否正常。

(4).軸承的溫升不應高于30℃，其溫度不應高于 75℃。

(5).各連接部位應嚴密，無泄漏現象。

(6).運轉中應無異常聲響和振動。

(7).工作液閥門的開度不能太小，不能使泵體發湯。

(8).注意用汽蝕調節閥門調節泵的汽蝕聲

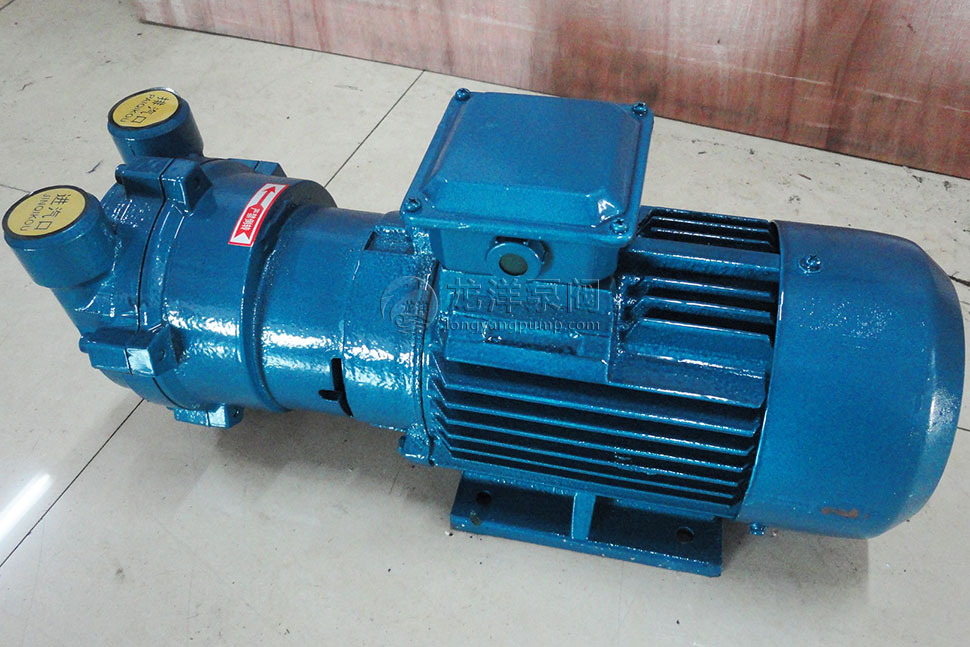

2BV-2060水環式真空泵

4、停泵

4.1 停泵時應先關閉設備的真空閥門。

4.2 依次關閉水環泵進氣閥門，全打開泵的保護閥門(氣蝕閥門) 。

4.3 依次停蒸汽噴射泵。

4.4 關閉水環泵的工作液，等待約 10-20 秒使泵內的工作液排凈方可停泵。

4.5 冬季應放凈循環液，檢查、擦試、保養設備，清理衛生，歸放工具，填 寫作業記錄，切斷電。

5、注意事項

5.1 發生異常現象或故障，應報告班(組)長，并采取相應措施或停泵檢查。

5.2 運轉中，嚴禁打掃和保養設備。

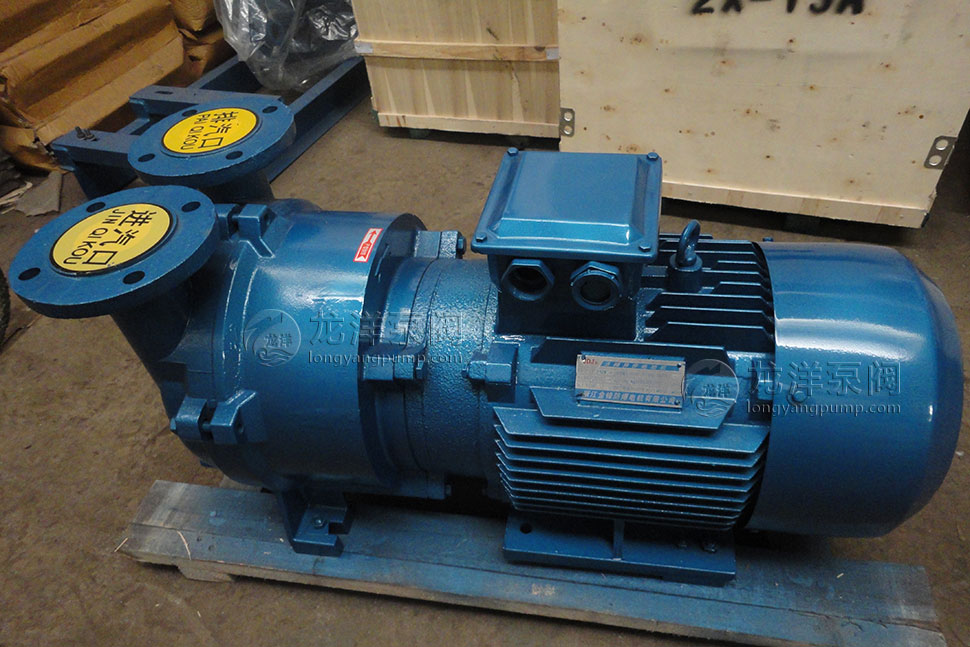

2BV2070水環式真空泵

以上請是關于水環式真空泵安裝使用方法和水環式真空泵安全操作規程詳細介紹，從上面我們可以看出水環式真空泵操作規程啟動關閉進氣管上的進氣閥。 打開進水閥。 啟動電機，打開進氣閥。停機, 關閉進氣閥。 關進水閥。關電機。如果真空泵長期不用，應放盡 真空泵內內的水，注入防銹劑，并點動電機。
