自吸式離心泵選型方法
發布時間：2019/8/21 15:11:47 來源：m.gztyyc.com 作者：龍洋泵閥 瀏覽量：355
目前市場上的自吸式離心泵產品種類繁多，質量良莠不齊，如何選擇合適的自吸離心泵則成了朋友需要解決的一個難題，自吸離心泵選型根據設計流量、所需揚程、管道口徑選泵。自吸離心泵顧名思義就是一種離心式原理的自吸泵類產品，自吸離心泵葉輪分為閉式葉輪及開式葉輪兩種、閉式葉輪只能輸送不含顆粒雜質的類似與清水的液體、特點有高揚程的型號供用戶選擇、而開式葉輪的自吸離心泵特點是不僅僅能輸送清水而且含有固體顆粒及雜質的液體也能輸送、只是揚程范圍相對閉式葉輪的自吸離心泵要低一點。閉式葉輪的ZX自吸離心泵，開式葉輪的ZW自吸離心泵。下面我們一起來了解自吸式離心泵選型方法。

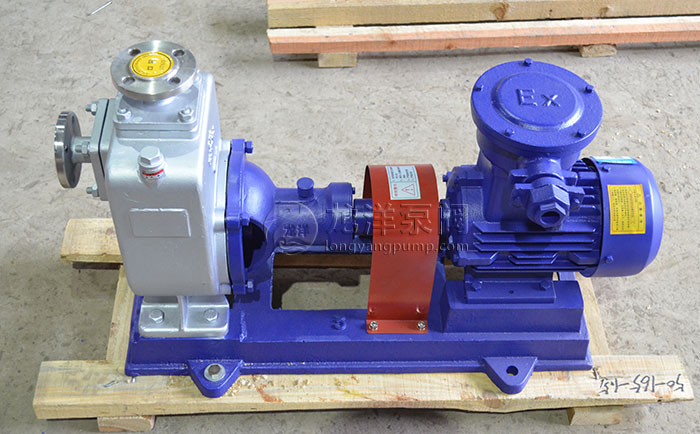

ZX自吸式離心泵
自吸式離心泵選型方法
1、選型方法要因地制宜選擇自吸泵，氣液混合式自吸泵的工作過程，由于自吸泵泵體的特殊結構，水泵停轉后，泵體內存有一定量的水，泵再次啟動后由于葉輪旋轉作用，吸入管路的空氣和水充分混合，并被排到氣水分離室，氣水分離室上部的氣體溢出，下部的水返回葉輪，重新和吸入管路的剩余空氣混合，直到把泵及吸入管內的氣體全部排出，完成自吸，并正常抽水。水環輪式自吸泵是將水環輪和水泵葉輪組合在一個殼體內，借助水環輪將氣體排出，實現自吸功能。
2、要適當超標選水泵，確記水泵類型后，要考 慮其經濟性能，特別要注意水泵的揚程和流量及 其配套動力的選擇。必須注意，水泵標牌上注明的揚程(總揚程)與使用時的出水揚程(實際揚程)是有差別的，這是由于水流通過輸水管和管路附近時會有一定的阻力損失。所以，實際揚程一般要比總揚程低10%?20%，出水量也相應減少。因此，實際使用時，只能按標牌所注揚程和流量的80%?90%佔算，水泵配套動力的選擇，可按標牌 上注明的功率選擇，為了使水泵啟動迅速和使用 安全，動力機的功率也略大于水泵所需功率，一般高出10%左右為宜;如果己有動力，選擇水泵時，則可按動力機的功率選擇與之相配套的水聚。要嚴格手續購水泵。選擇水泵時還要審驗，只有三證齊全方能避免購置淘汰產品及劣質產品。
3、當給水管網無調節設施時，宜采用調速泵組或額定轉速泵組編組運行供水。泵組的出水量不應小于小區給水設計流量，并應以消防工況校核。
4、選擇水箱、水塔的提升泵應盡量減少泵的臺數，宜一用一備;當單泵可以滿足要求時，則不宜采用多臺并聯方式;若必須采用多臺并聯運行或大小泵搭配方式時，其型號、臺數不宜過多，型號一般不宜超過兩種，自吸式離心泵的揚程范圍應相近;并聯運行時每臺泵宜仍在高效區范圍內運行。
5、變頻調速泵(組)設計供水流量應保證滿足生活給水系統中的設計秒流量的要求。電源須可靠(雙電源或雙回路供電);自吸式離心泵的工作點應選在自吸式離心泵特性曲線(Q-H曲線)的高效工作區內，并不得選在Q-H曲線的延長線上，設計的不利工作點應在自吸式離心泵特性曲線高效區段的右端點，即自吸式離心泵出水量、而揚程較低但能滿足要求的那個點，也就是自吸式離心泵特性曲線高效區的低點與管道特性曲線的交叉點。自吸式離心泵調速工作范圍能盡量在自吸式離心泵高效段內;調速范圍宜設在自吸式離心泵供水量的25%～100%之間;設備應具有水位自動控制功能。
6、生活加壓給水系統的自吸式離心泵機組應設置備用泵，備用泵的供水能力應大于一臺運行自吸式離心泵的供水能力，自吸式離心泵宜自動切換，交替運行。
7、自吸式離心泵所配電機的電壓應相同，且電源制式應與電網供電制式相同。

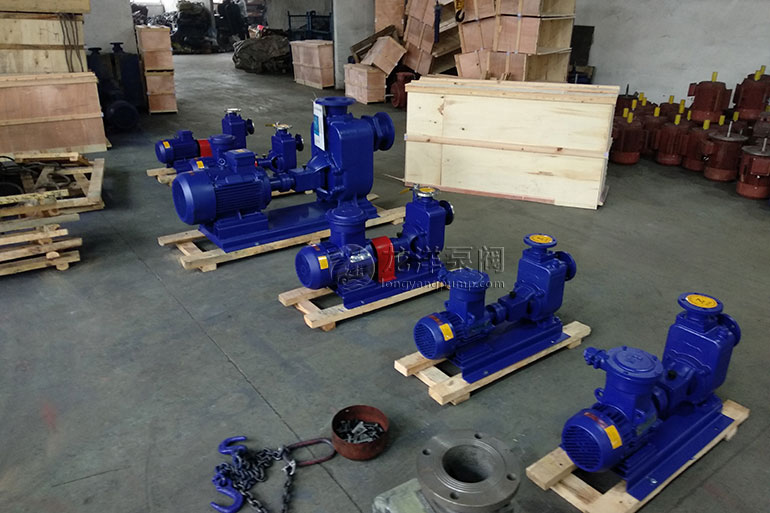

ZW自吸式離心泵
自吸式離心泵型號參數
1、ZX清水型自吸離心泵型號參數
| 型號 | 流量 |
揚程 |
自吸高度 |
轉速(r/min) |
自吸時間（min/5m） |
Power（KW） |
||
|
(m3/h) |
（L/S） |
軸功率 |
電機功率 |
|||||
|
25ZX3.2-20 |
3.2 |
0.9 |
20 |
5 |
2900 |
1.9 |
0.46 |
0.75 |
|
25ZX3.2-32 |
3.2 |
0.9 |
32 |
5 |
2900 |
1.8 |
0.8 |
1.1 |
|
40ZX6.3-20 |
6.3 |
1.8 |
20 |
5 |
2900 |
1.9 |
0.87 |
11 |
|
40ZX10-40 |
10 |
2.8 |
40 |
5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX15-12 |
15 |
4.2 |
12 |
5 |
2900 |
2.4 |
1.1 |
1.5 |
|
50ZX18-20 |
18 |
5 |
20 |
5 |
2900 |
1.9 |
1.8 |
2.2 |
|
50ZX12.5-32 |
12.5 |
3.5 |
32 |
5 |
2900 |
1.5 |
2.1 |
3 |
|
50ZX20-30 |
20 |
5.6 |
30 |
5 |
2900 |
1.5 |
2.6 |
4 |
|
50ZX14-35 |
14 |
3.9 |
35 |
5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX10-40 |
10 |
2.8 |
40 |
5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX12.5-50 |
12.5 |
3.5 |
50 |
5 |
2900 |
1.4 |
4.3 |
5.5 |
|
50ZX15-60 |
15 |
4.2 |
60 |
5 |
2900 |
1.3 |
6.2 |
7.5 |
|
50ZX20-75 |
20 |
5.6 |
75 |
5 |
2900 |
1.3 |
9.8 |
11 |
|
65ZX30-15 |
30 |
8.3 |
15 |
5 |
2900 |
2 |
1.9 |
3 |
|
65ZX25-32 |
25 |
6.9 |
32 |
5 |
2900 |
1.5 |
4.4 |
5.5 |
|
80ZX35-13 |
35 |
9.7 |
13 |
5 |
2900 |
3.4 |
1.9 |
3 |
|
80ZX43-17 |
43 |
12 |
17 |
5 |
2900 |
1.8 |
3.1 |
4 |
|
80ZX40-22 |
40 |
11.1 |
22 |
5 |
2900 |
1.9 |
4.4 |
5.5 |
|
80ZX50-25 |
50 |
13.9 |
25 |
5 |
2900 |
1.5 |
5.2 |
7.5 |
|
80ZX50-32 |
50 |
13.9 |
32 |
5 |
2900 |
1.5 |
6.8 |
7.5 |
|
80ZX60-55 |
60 |
16.7 |
55 |
5 |
2900 |
1.5 |
15 |
18.5 |
|
80ZX60-70 |
60 |
16.7 |
70 |
5 |
2900 |
1.2 |
20.1 |
22 |
|
100ZX100-20 |
100 |
27.8 |
20 |
5 |
2900 |
1.8 |
7.8 |
11 |
|
100ZX100-40 |
100 |
27.8 |
40 |
5 |
2900 |
1.8 |
16.3 |
22 |
|
100ZX100-65 |
100 |
27.8 |
65 |
5 |
2900 |
1.8 |
27.7 |
30 |
|
100ZX70-75 |
70 |
19.4 |
75 |
5 |
2900 |
1.8 |
24.2 |
30 |
|
150ZX170-55 |
170 |
47.2 |
55 |
5 |
2900 |
1.8 |
39.2 |
45 |
|
150ZX170-65 |
170 |
47.2 |
65 |
5 |
2900 |
1.3 |
46.3 |
55 |
|
150ZX160-80 |
160 |
44.4 |
80 |
5 |
2900 |
1.2 |
53.6 |
55 |
|
200ZX400-32 |
400 |
111.1 |
32 |
5 |
1450 |
2 |
52.1 |
55 |
|
200ZX280-63 |
280 |
77.8 |
63 |
5 |
1450 |
1.5 |
73.9 |
90 |
|
200ZX350-65 |
350 |
97.2 |
65 |
5 |
1450 |
1.5 |
97.2 |
110 |
|
250ZX550-32 |
550 |
152.8 |
32 |
5 |
1450 |
2 |
72.3 |
75 |
|
250ZX400-50 |
400 |
111.1 |
50 |
5 |
1450 |
2 |
80 |
90 |
|
250ZX450-55 |
450 |
125 |
55 |
5 |
1450 |
2 |
102.1 |
110 |
|
250ZX400-75 |
400 |
111.1 |
75 |
5 |
1450 |
1.5 |
125.6 |
132 |
|
300ZX600-32 |
600 |
166.7 |
32 |
5 |
1450 |
2 |
79.2 |
90 |
|
300ZX500-50 |
500 |
138.9 |
50 |
5 |
1450 |
2 |
104.6 |
110 |
|
300ZX550-55 |
550 |
152.8 |
55 |
5 |
1450 |
2 |
117.6 |
132 |
2、ZW清水污水通用型自吸離心泵型號參數
|
型號 |
流量Q |
揚程 |
電機功率 |
轉速 |
|
ZW25-8-15 |
8 |
15 |
1.5 |
2900 |
|
ZW32-10-20 |
10 |
20 |
2.2 |
2900 |
|
ZW32-20-12 |
20 |
12 |
2.2 |
2900 |
|
ZW40-20-12 |
20 |
12 |
2.2 |
2900 |
|
ZW40-10-20 |
10 |
20 |
2.2 |
2900 |
|
ZW40-15-30 |
15 |
30 |
3 |
2900 |
|
ZW50-10-20 |
10 |
20 |
2.2 |
2900 |
|
ZW50-20-12 |
20 |
12 |
2.2 |
2900 |
|
ZW50-15-30 |
15 |
30 |
3 |
2900 |
|
ZW65-30-18 |
30 |
18 |
4 |
1450 |
|
ZW65-20-30 |
20 |
30 |
5.5 |
2900 |
|
ZW65-15-30 |
15 |
30 |
3 |
2900 |
|
ZW65-20-14 |
20 |
14 |
2.2 |
2900 |
|
ZW65-25-40 |
25 |
40 |
7.5 |
2900 |
|
ZW65-30-50 |
30 |
50 |
11 |
2900 |
|
ZW80-40-16 |
40 |
16 |
4 |
1450 |
|
ZW80-40-50 |
40 |
50 |
18.5 |
2900 |
|
ZW80-65-25 |
65 |
25 |
7.5 |
2900 |
|
ZW80-80-35 |
80 |
35 |
15 |
2900 |
|
ZW80-50-60 |
50 |
60 |
22 |
2900 |
|
ZW100-100-15 |
100 |
15 |
7.5 |
1450 |
|
ZW100-80-20 |
80 |
20 |
7.5 |
1450 |
|
ZW100-100-20 |
100 |
20 |
11 |
1450 |
|
ZW100-100-30 |
100 |
30 |
22 |
2900 |
|
ZW100-80-60 |
80 |
60 |
37 |
2900 |
|
ZW100-80-80 |
80 |
80 |
45 |
2900 |
|
ZW125-120-20 |
120 |
20 |
15 |
1450 |
|
ZW125-200-15 |
200 |
15 |
15 |
1450 |
|
ZW150-200-15 |
200 |
15 |
15 |
1450 |
|
ZW150-250-25 |
250 |
25 |
45 |
2900 |
|
ZW200-280-14 |
280 |
14 |
22 |
1450 |
|
ZW200-300-18 |
300 |
18 |
37 |
1450 |
|
ZW200-80-28 |
280 |
28 |
55 |
1450 |
|
ZW250-420-20 |
420 |
20 |
55 |
1450 |
|
ZW300-800-14 |
800 |
14 |
55 |
1450 |

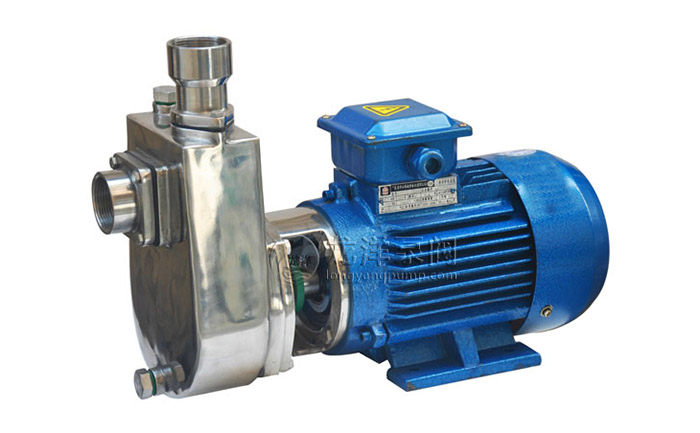

SFBX不銹鋼自吸泵
以上就是自吸式離心泵選型方法及自吸式離心泵選型參數表，要因地制宜選擇自吸泵,自吸離心泵選型前首先確認好工況，輸送的介質是什么有沒有腐蝕性無腐蝕性無顆粒雜質的液體建議選用，ZX自吸離心泵，如果有顆粒雜質無腐蝕性的介質建議選用ZW自吸排污泵。如果輸送的液體屬于偏堿性的介質請選用不銹鋼材質制作而成的，不銹鋼耐腐蝕自吸泵，如果輸送液體偏堿性又有顆粒雜質那么我們就建議選用不銹鋼自吸排污泵。
