X型旋片式真空泵能抽除大量水蒸氣，由于X型旋片式真空泵本身帶有油再生裝置和可靠的氣鎮裝置，延長了泵油的使用壽命。用來對密封容器抽除氣體所獲得真空的基本設備，X型旋片式真空泵適用于電子器件制造，真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備。

X型旋片式真空泵系列是的能抽除大量水蒸氣的新產品，由于泵本身帶有油再生裝置和可靠的氣鎮裝置，延長了泵油的使用壽命。用來對密封容器抽除氣體所獲得真空的基本設備，適用于電子器件制造，真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備。

1、系列相對于XD系列單級真空泵具有極限真空高，對于滑閥真空泵可通過調整消聲針閥來控制噪聲，由于其轉子偏心質量小，且對轉子作了平衡，故振動小。X型旋片式真空泵系列抽氣效率高。
2、系列氣鎮性能好。X型旋片式真空泵系列有經過特殊設計的氣鎮裝置可向排氣腔充入干燥氣體，從而大大降低排出氣體中蒸汽的分壓力。當其低于泵溫下的飽和蒸汽壓時即可隨充入空氣排出泵外，而避免凝結在泵中。
3、系列配有溫控水量調節閥。泵工作時通過泵自身所配上述調節水壓，可將泵溫調至75oC±5oC，從而提高排出泵外，但應使泵溫不超過80oC（油箱測溫點）。
4、系列有油水分離器。它能夠使泵油中的雜質和凝結物積存到油水分離器的底部，通過安裝在底部的放水閥排出泵外。

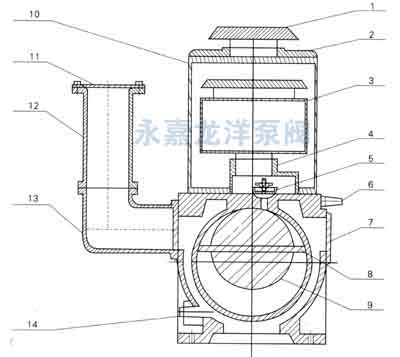

如下圖：泵主要由泵體(7)、轉子(9)和旋片(8)等零件所組成(見原理示意圖)。在泵體腔內偏心地裝著轉子，轉子槽中裝兩塊旋片，由于彈簧彈力作用及轉子旋轉所產生的離心力旋片緊巾腔壁，泵體中的進、排氣只被轉子和旋片分隔成兩個部分，轉子在腔內旋轉，周期性地將進氣口部分容積逐漸擴大而吸入氣體，同時逐漸壓縮排氣部分容積，將吸入氣體壓縮從排氣閥(5)排出，因而達到抽氣目的。

序號	名稱	序號	名稱	序號	名稱
1	排氣箱	6	進出水嘴	11	進氣蓋板
2	油箱蓋	7	泵體	12	進氣接管
3	擋油罩	8	旋片	13	進氣彎管
4	排氣罩油盒	9	轉子	14	放水螺塞
5	排氣閥	10	油箱

型號		X-100	X-150
抽氣速率(L/s)		100	150
極限壓力 (Pa)		≤6	≤6
	有氣鎮時	≤90	≤90
水蒸汽抽除量(g/h)		8000	12000
泵轉數(rpm)		380	360
配用電機功率(kW)		7.5	15
入口公稱尺寸		100	100
噪音　dB(A)		≤80	≤98

1、旋片真空泵在工作中除了注意以上事項外，尚須注意下列事項：
1）旋片真空泵須經常保持清潔，泵上不得放置其他物件。
2）注意皮帶松緊是否適當，第半年年調整一次。
3）管道接頭是否漏氣，及時杜絕。
2、旋片真空泵連續工作三月至半年之后，就應換油一次，在濕度較大的地區，在潮濕季節工作的泵，或被抽氣體污染很大的，應根據具體情況酌情縮短換油時間。
換油事項如下：
1）將旋片真空泵拆除真空系統，把底盤電機一端墊高些，打開放油塞放油，轉動真空泵、捂住排氣口，使腔內污油全部從放油口放出，再從進氣口處加入新油100—500ml持續轉動5—10轉以上對，內部進行清洗，照此操作3—5次，特污油放清后，再裝上放油塞，將泵放平，從進氣口及加油孔分別加入新油，換油即告完畢。
2）換油時不宜長久開動電機，以免使排氣閥片跳動過于劇烈和疲勞。
3）嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗
注：旋片式真空泵換油的油溫升高后進行。
3、如停旋片真空泵時間較長，應取下排氣罩放上排氣塞，封閉進氣口，放凈積水。
