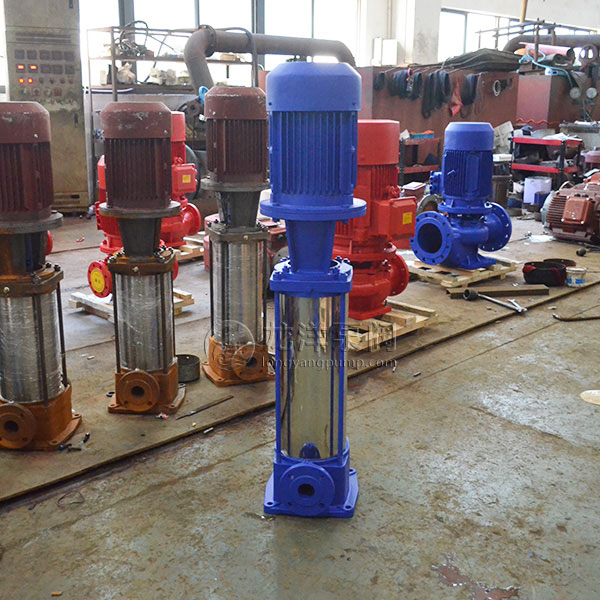

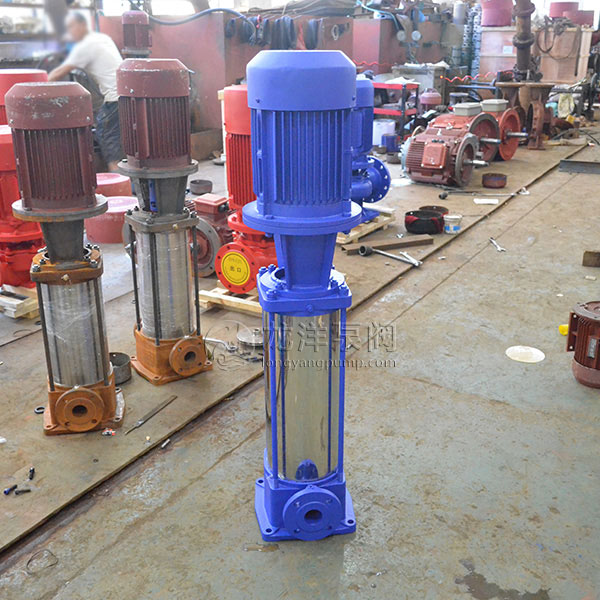

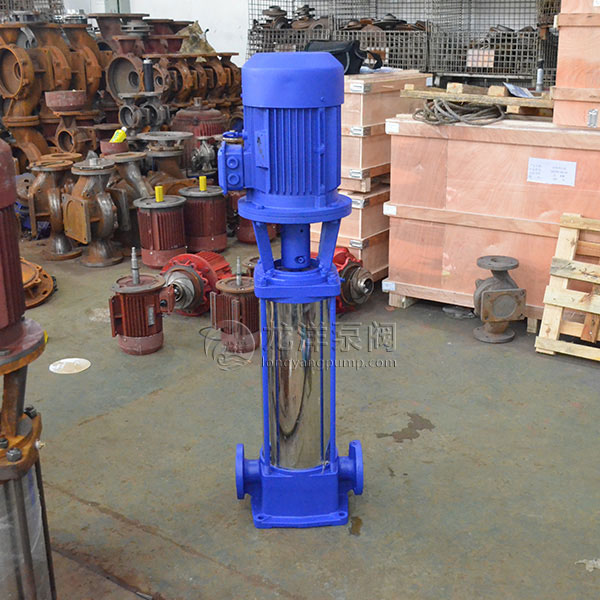

GDL立式多級管道離心泵是我單位在國內外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點。多級管道離心泵具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。

GDL型立式多級管道離心泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的泵型。產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

1、用于輸送清水或物理化學性質類似于清水的液體；
2、輸送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆炸危險；
3、液體溫度不超過120℃；
4、工作壓力不超過2.5MPa;
5、電源為了3相380V、50HZ。電壓波動在±5%以內;
6、周圍環境溫度應低于40℃,相對濕度低于95%。

1、水力模型*：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用優質不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，減少流動噪音。
6、立式結構，占地面積小。

特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

當啟動后，離心泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量終表現為靜壓能的提高。需要強調指出的是，若在離心泵啟動前沒向泵殼內灌滿被輸送的液體，由于空氣密度低，葉輪旋轉后產生的離心力小，葉輪中心區不足以形成吸入貯槽內液體的低壓，因而雖啟動離心泵也不能輸送液體。這表明離心泵無自吸能力，此現象稱為氣縛。吸入管路安裝單向底閥是為了防止啟動前灌入泵殼內的液體從殼內流出。空氣從吸入管道進到泵殼中都會造成氣縛。

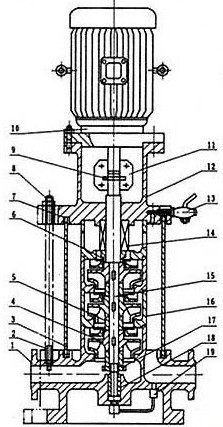

	1	泵體	11	聯軸器
	2	拉緊螺栓	12	聯接座
	3	外筒	13	氣嘴
	4	葉輪	14	機械密封
	5	葉輪擋套	15	軸
	6	軸套	16	中段
	7	密封墊	17	軸套螺母
	8	螺母	18	軸瓦
	9	銷	19	回水管部件
	10	電機

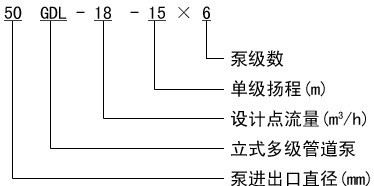

型號	流量(m3/h)	揚程	吸程	電機功率
25GDL2-12×3	2	36	7.5	1.1
25GDL2-12×4		48		1.1
25GDL2-12×5		60		1.5
25GDL2-12×6		72		1.5
25GDL2-12×7		84		2.2
25GDL2-12×8		96		2.2
25GDL2-12×9		108		2.2
25GDL2-12×10		120		3
25GDL2-12×11		132		3
25GDL2-12×12		144		3
25GDL4-11×3	4	33		1.1
25GDL4-11×4		44		1.5
25GDL4-11×5		55		2.2
25GDL4-11×6		66		2.2
25GDL4-11×7		77		3
25GDL4-11×8		88		3
25GDL4-11×9		99		3
25GDL4-11×10		110		4
25GDL4-11×11		121		4
25GDL4-11×12		132		4
25GDL4-11×13		143		4
40GDL6-12×3	6	36		1.5
40GDL6-12×4		48		2.2
40GDL6-12×5		60		2.2
40GDL6-12×6		72		3
40GDL6-12×7		84		3
40GDL6-12×8		96		4
40GDL6-12×9		108		4
40GDL6-12×10		120		4
40GDL6-12×11		132		5.5
40GDL6-12×12		144		5.5
50GDL12-15×2	12	30	7	2.2
50GDL12-15×3		45		3
50GDL12-15×4		60		4
50GDL12-15×5		75		5.5
50GDL12-15×6		90		5.5
50GDL12-15×7		105		7.5
50GDL12-15×8		120		75
50GDL12-15×9		135		11
50GDL12-15×10		150		11
50GDL18-15×3	18	45		4
50GDL18-15×4		60		5.5
50GDL18-15×5		75		7.5
50GDL18-15×6		90		7.5
50GDL18-15×7		105		11
50GDL18-15×8		120		11
50GDL18-15×9		135		15
50GDL18-15×10		150		15
65GDL24-12×2	24	24	6	3
65GDL24-12×3		36		4
65GDL24-12×4		48		5.5
65GDL24-12×5		60		7.5
65GDL24-12×6		72		7.5
6S5GDL24-12×7		84		11
65GDL24-12×8		96		11
65GDL24-12×9		108		15
65GDL24-12×10		120		15
80GDL36-12×2	36	24	5.5	4
80GDL36-12×3		36		5.5
80GDL36-12×4		48		7.5
80GDL36-12×5		60		11
80GDL36-12×6		72		11
80GDL36-12×7		84		15
80GDL36-12×8		96		15
80GDL36-12×9		108		18.5
80GDL36-12×10		120		18.5
80GDL54-14×2	54	28	5	7.5
80GDL54-14×3		42		11
80GDL54-14×4		56		15
80GDL54-14×5		70		18.5
80GDL54-14×6		84		18.5
80GDL54-14×7		98		22
100GDL72-14×2	72	28	4.5	11
100GDL72-14×3		42		15
100GDL72-14×4		56		18.5
100GDL72-14×5		70		22
100GDL72-14×6		84		30
100GDL72-14×7		98		30

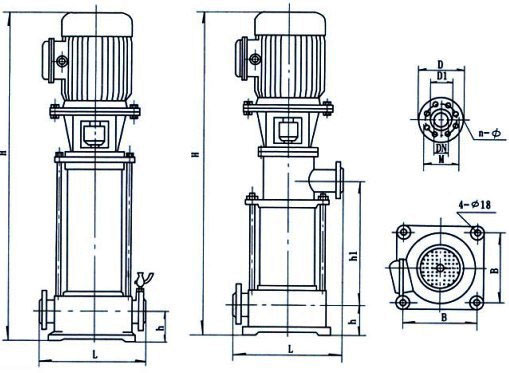

型號	H1	L	B	4-φd1	進口法蘭(J)
					DN	N-φD2	φD
25GDL	60	60	200	4-φ18	25	4-φ14	85
40GDL	80	60	235	4-φ18	40	4-φ18	110
50GDL	100	60	235	4-φ18	50	4-φ18	125
65GDL	110	60	235	4-φ18	65	4-φ18	145
80GDL	130	420	00	4-φ18	80	8-φ18	160
100GDL	160	520	50	4-φ18	100	8-φ18	180
125GDL	160	500	400	4-φ18	125	8-φ18	210
150GDL	180	600	400	4-φ18	150	8-φ22	245

起動前準備

1、用手拔轉聯軸器，葉輪應無卡磨現象，轉動靈活；
2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣嘴；
3、如輸送熱液體時，起動前應預熱，升溫速度為50℃/h，泵的預熱是用所輸送液體不斷循環來達到，以使各部位受熱均勻；
4、應先用手盤動GDL型立式多級泵幾圈以使?jié)櫥M入機械密封端面；
5、點動電機，確轉向是否正確。

起動與運行

1、全開進口閥門，關閉吐出管路門；
2、接通電源，當泵達到正常轉速后，逐漸打開吐出管路上的閥門，并調節到所需工況；
3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機機械密封泄漏3漏/分，檢查電機、軸承處溫度≤70℃，如果發現異常情況，應及時處理。

停車

1、逐漸關閉吐出管路閥門；
2、關閉進口閥門；
3、如環境溫度低于0℃。應將泵內液體放盡，以免凍裂水泵；
4、如長期停用，應將泵拆卸清洗，包裝保管。

運行中的維護和保養

1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止多級離心泵在汽蝕狀態下長期運行；
3、禁止GDL型立式多級離心泵在大流量工況運行時，電機超電流長期運行；
4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、GDL型立式多級離心泵在運行中應有專人看管，以免發生意外；
6、GDL型立式多級離心泵每運行500小時應對軸承進行加油；
7、GDL型立式多級離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。

機械密封的維護與保養

1、機械密封潤滑液應清潔無固體顆粒；
2、嚴禁機械封在干磨情況下工作；
3、起動前應盤動GDL型立式多級離心泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。

問：不出水

答：進水口閥門未打開，進出管路阻塞，葉輪流道阻塞，檢查，去除阻塞物；電機運行方向不對，電機缺相轉速很慢，調整電機轉向，緊固電機接線；吸入管漏氣，擰緊各密封面，排除空氣；泵沒灌滿液體，泵腔內有空氣，打開泵上蓋或打開排氣閥，排盡空氣；進口供水不足，吸程過高，底閥漏水，停機檢查、調整；管路阻力過大，泵選型不當，減少管路彎道，重新選泵。

問：流量不足

答：管道、泵流道或葉輪部分阻塞，水垢沉積，去除阻塞物，重新調整閥門開度；電壓偏低，葉輪磨損。

問：功率過大

答：超過額定流量使用，調節流量，關小出口閥門；吸程過高，降低吸程高度；泵軸承磨損，更換軸承。

問：雜音振動

答：管路支撐不穩，穩固管路；液體混有氣體，提高吸入壓力排氣；有汽蝕產生,降低真空度 ，軸承損壞，更換軸承；電機超載運行等。

問：電機發熱

答：流量過大，超載運行，關小出口閥門；局部摩擦，電機軸承損壞，更換軸承；電壓不足，穩定電壓。

問：漏水

答：機械密封磨損，泵體有砂孔或破裂，密封面不平整，安裝螺栓松懈。
