1 產品概述
XBD-DL立式噴淋消防泵系立式單吸多段式離心泵，供輸送不含固體顆粒的清水及物 理化學性質類似于水的液體之用。立式消防泵主要用于消防系統增壓送水，也可用于廠礦給排水。輸送液體的流量范圍為5～80L/S，壓力范圍為 0.2～2.25Mpa，配套功率范圍為1.5～200KW，口徑范圍為φ50～φ200mm。與同類消防泵相比，同流量壓力規格的水泵，其體積縮小 30%-50%減少了泵的占地面積和空間。其 型譜分布合理，能很好地適應不同樓層管理的消防需要，滿足設計選用，產品達到水平。具有占地面積小，重量輕，性能優良，運作可靠的特點。其性價比 高，是用戶選用消防泵的理想產品。
根據消防泵自身特點結合我公司情況，泵末級葉輪為開式，軸向力小，無口環，防止了銹蝕咬死現象多級下葉輪為閉式，葉輪數量少，采用青銅材質也不易出現銹蝕咬死現象。泵體、泵蓋采用鑄鐵材質、葉輪根據用戶要求采用。

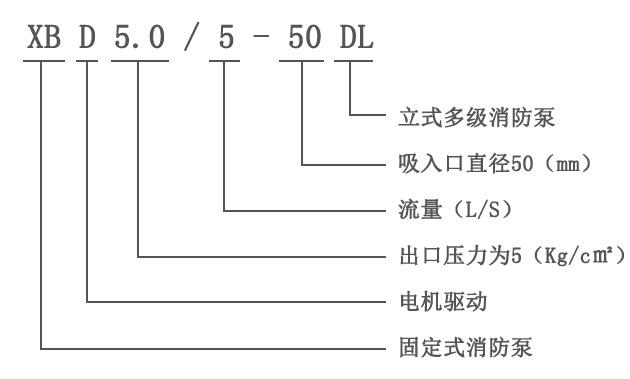

2 型號意義
XBD-DL立式噴淋消防泵型號意義
3 主要用途
XBD-DL立式噴淋消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水、高層建筑奪壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。
4 使用條件
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
5 產品特點
1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、運行平穩，噪音低，組件同心度高。
3、采用*水力模型，效率高，性能出色。
4、軸封采用優質機械密封，具有耐磨損，無泄漏，使用壽命長等特點。
5、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。
2、運行平穩，噪音低，組件同心度高。
3、采用*水力模型，效率高，性能出色。
4、軸封采用優質機械密封，具有耐磨損，無泄漏，使用壽命長等特點。
5、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
6、維修方便，毋須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。

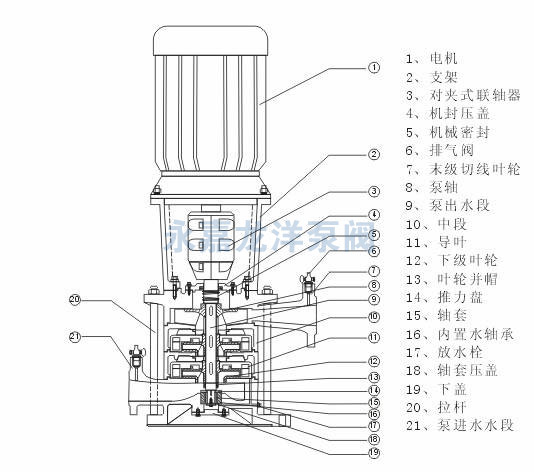

6 結構圖
XBD-DL立式噴淋消防泵結構圖

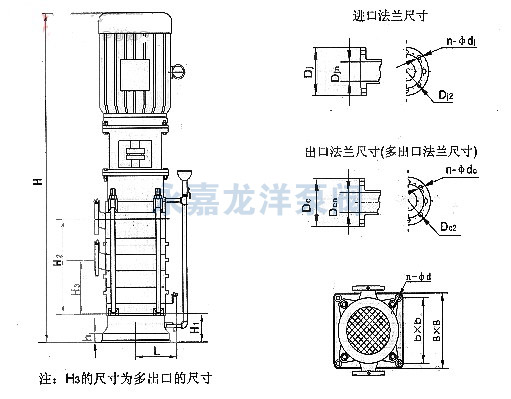

7 安裝尺寸圖
XBD-DL立式噴淋消防泵安裝尺寸圖
| 型號 | H1 | L | H | B×b | n-φd | 進口法蘭(J) | 出口法蘭(J) | ||||||
| Djn | Dj | Dj2 | n-φd | Dcn | Dc | Dc2 | n-φdc | ||||||
| 40DL6.2-11.2 | 112 | 225 | 45 | 350×300 | 4-φ18 | 40 | 150 | 110 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
| 50DL18-9.2 | 104 | 210 | 40 | 360×305 | 4-φ18 | 50 | 165 | 125 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
| 50DL12.6-12.2 | 104 | 220 | 45 | 360×305 | 4-φ24 | 50 | 165 | 125 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
| 65DL30-16 | 167 | 260 | 45 | 430×370 | 4-φ24 | 65 | 185 | 145 | 4-φ18 | 50 | 165 | 125 | 4-φ18 |
| 80DL50-20 | 120 | 280 | 50 | 450×400 | 4-φ24 | 80 | 200 | 160 | 8-φ18 | 65 | 185 | 145 | 4-φ18 |
| 100DL72-20 | 180 | 250 | 50 | 470×410 | 4-φ24 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |
| 100DL100-20 | 180 | 280 | 50 | 470×410 | 4-φ24 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |
| 125DL126-20 | 180 | 280 | 50 | 470×410 | 4-φ24 | 125 | 245 | 210 | 8-φ18 | 100 | 220 | 180 | 8-φ18 |
| 150DL150-20 | 150 | 300 | 50 | 470×410 | 4-φ24 | 150 | 285 | 240 | 8-φ23 | 125 | 245 | 210 | 8-φ18 |
| 150DL160-25 | 155 | 345 | 50 | 550×480 | 4-φ25 | 150 | 285 | 240 | 8-φ23 | 125 | 245 | 210 | 8-φ23 |
| 200DL300-20 | 182 | 380 | 50 | 600×550 | 4-φ24 | 200 | 340 | 295 | 12-φ23 | 150 | 285 | 240 | 8-φ23 |
8 性能參數
| 型號 | 級數 | 流量 | 揚程 | 轉速 | 功率 | 效率 | 汽蝕余量 | 外形尺寸 | 重量 | |||
| L/S | m3/h | M | r/min | kw | % | M | H | H2 | H3 | Kg | ||
| XBD2.36/1.72-40DL×2 | 2 |
1.36 1.72 2.05 |
4.9 6.2 7.4 |
23.6 | 1450 | 1.5 |
37 40 39 |
3.19 | 938 | 170 | / | 152 |
| XBD3.54/1.72-40DL×3 | 3 | 35.4 | 2.2 | 1043 | 230 | 154 | 169 | |||||
| XBD4.72/1.72-40DL×4 | 4 | 47.2 | 3 | 1103 | 290 | 214 | 186 | |||||
| XBD5.90/1.72-40DL×5 | 5 | 59 | 4 | 1183 | 350 | 274 | 203 | |||||
| XBD7.08/1.72-40DL×6 | 6 | 70.8 | 4 | 1243 | 410 | 334 | 220 | |||||
| XBD8.26/1.72-40DL×7 | 7 | 82.6 | 5.5 | 1378 | 470 | 394 | 237 | |||||
| XBD9.44/1.72-40DL×8 | 8 | 94.4 | 5.5 | 1438 | 530 | 454 | 254 | |||||
| XBD10.6/1.72-40DL×9 | 9 | 106.2 | 7.5 | 1538 | 590 | 514 | 271 | |||||
| XBD11.8/1.72-40DL×10 | 10 | 118 | 7.5 | / | / | / | / | |||||
| XBD12.9/1.72-40DL×11 | 11 | 129.8 | 7.5 | / | / | / | / | |||||
| XBD14.1/1.72-40DL×12 | 12 | 141.6 | 11 | / | / | / | / | |||||
| XBD2.44/3.5-50DL×2 | 2 |
2.5 3.5 4.5 |
9 12.6 16.2 |
24.4 | 1450 | 3 |
50 54 52 |
2.58 2.66 3.16 |
1084 | 189 | / | 15.3 |
| XBD3.66/3.5-50DL×3 | 3 | 36.6 | 3 | 1152 | 257 | 179 | 18 | |||||
| XBD4.88/3.5-50DL×4 | 4 | 48.8 | 4 | 1240 | 325 | 247 | 23.1 | |||||
| XBD6.10/3.5-50DL×5 | 5 | 61 | 5.5 | 1383 | 393 | 315 | 33 | |||||
| XBD7.32/3.5-50DL×6 | 6 | 73.2 | 5.5 | 1451 | 461 | 383 | 24 | |||||
| XBD8.54/3.5-50DL×7 | 7 | 85.4 | 7.5 | 1559 | 529 | 451 | 15 | |||||
| XBD9.76/3.5-50DL×8 | 8 | 97.6 | 7.5 | 1629 | 597 | 519 | 18 | |||||
| XBD10.9/3.5-50DL×9 | 9 | 109.8 | 11 | 1780 | 665 | 587 | 22 | |||||
| XBD12.2/3.5-50DL×10 | 10 | 122 | 11 | / | / | / | / | |||||
| XBD3.2/8.3.5-65DL×2 | 2 |
5 8.33 9.72 |
18 30 35 |
32 | 1450 | 5.5 |
56 62 60 |
2.41 2.82 3.03 |
1306 | 199 | / | 349 |
| XBD4.8/8.3-65DL×3 | 3 | 48 | 7.5 | 1426 | 279 | 177 | 390 | |||||
| XBD6.4/8.3-65DL×4 | 4 | 64 | 11 | 1591 | 359 | 257 | 460 | |||||
| XBD8.0/8.3-65DL×5 | 5 | 80 | 15 | 1716 | 439 | 337 | 509 | |||||
| XBD9.6/8.3-65DL×6 | 6 | 96 | 15 | 1796 | 519 | 417 | 537 | |||||
| XBD11.2/8.3-65DL×7 | 7 | 112 | 18.5 | 1901 | 599 | 497 | 603 | |||||
| XBD12.8/8.3-65DL×8 | 8 | 128 | 22 | 2021 | 679 | 577 | 639 | |||||
| XBD14.4/8.3-65DL×9 | 9 | 144 | 22 | 2101 | 759 | 657 | 667 | |||||
| XBD16.0/8.3-65DL×10 | 10 | 160 | 30 | / | / | / | 720 | |||||
| 型號 | 級數 | 流量 | 揚程 | 轉速 | 功率 | 效率 | 汽蝕余量 | 外形尺寸 | 重量 | |||
| L/s | m3/h | M | r/min | kw | % | M | H | H2 | H3 | Kg | ||
| XBD4.0/13.8-80DL×2 | 2 |
9 |
32.4 50 65.2 |
40 | 1450 | 11 |
60 70 66 |
2.2 2.5 2.8 |
1515 | 277 | / | 461 |
| XBD6.0/13.8-80DL×3 | 3 | 60 | 15 | 1649 | 366 | 235 | 522 | |||||
| XBD8.0/13.8-80DL×4 | 4 | 80 | 22 | 1865 | 455 | 315 | 608 | |||||
| XBD10.0/13.8-80DL×5 | 5 | 100 | 30 | 2030 | 544 | 395 | 728 | |||||
| XBD12.0/13.8-80DL×6 | 6 | 120 | 30 | 2120 | 633 | 475 | 768 | |||||
| XBD14.0/13.8-80DL×7 | 7 | 140 | 37 | 2270 | 722 | 555 | 822 | |||||
| XBD16.0/13.8-80DL×8 | 8 | 160 | 45 | 2385 | 811 | 635 | 898 | |||||
| XBD18.0/13.8-80DL×9 | 9 | 180 | 45 | 2475 | 900 | 715 | 938 | |||||
| XBD20.0/13.8-80DL×10 | 10 | 200 | 55 | / | / | / | / | |||||
| XBD4.0/20-100DL×2 | 2 |
14 20 24 |
50.4 72 86.4 |
40 | 1450 | 15 |
62 72 71 |
2.2 2.8 3.1 |
1616 | 293 | / | 521 |
| XBD6.0/20-100DL×3 | 3 | 60 | 18.5 | 1784 | 396 | 220 | 599 | |||||
| XBD8.0/20-100DL×4 | 4 | 80 | 30 | 1932 | 499 | 232 | 727 | |||||
| XBD10.0/20-100DL×5 | 5 | 100 | 37 | 2060 | 602 | 426 | 781 | |||||
| XBD12.0/20-100DL×6 | 6 | 120 | 37 | 2248 | 705 | 529 | 821 | |||||
| XBD14.0/20-100DL×7 | 7 | 140 | 45 | 2421 | 808 | 632 | 897 | |||||
| XBD16.0/20-100DL×8 | 8 | 160 | 55 | 2524 | 911 | 735 | 1044 | |||||
| XBD18.0/20-100DL×9 | 9 | 180 | 55 | 2677 | 1014 | 838 | 1084 | |||||
| XBD20.0/20-100DL×10 | 10 | 200 | 75 | / | / | / | / | |||||
| XBD4.0/28-100DL×2 | 2 |
20 27.7 35 |
72 100 126 |
40 | 1450 | 18.5 |
65 72 70 |
2.9 3.5 4.4 |
1616 | 293 | / | 554 |
| XBD6.0/28-100DL×3 | 3 | 60 | 30 | 1784 | 396 | 220 | 687 | |||||
| XBD8.0/28-100DL×4 | 4 | 80 | 37 | 1932 | 499 | 323 | 746 | |||||
| XBD10.0/28-100DL×5 | 5 | 100 | 45 | 2060 | 602 | 426 | 827 | |||||
| XBD12.0/28-100DL×6 | 6 | 120 | 55 | 2248 | 705 | 529 | 979 | |||||
| XBD14.0/28-100DL×7 | 7 | 140 | 75 | 2421 | 808 | 632 | 1159 | |||||
| XBD16.0/28-100DL×8 | 8 | 160 | 75 | 2524 | 911 | 735 | 1204 | |||||
| XBD18.0/28-100DL×9 | 9 | 180 | 90 | 2677 | 1014 | 838 | 1354 | |||||
| XBD20.0/28-100DL×10 | 10 | 200 | 90 | / | / | / | / | |||||
