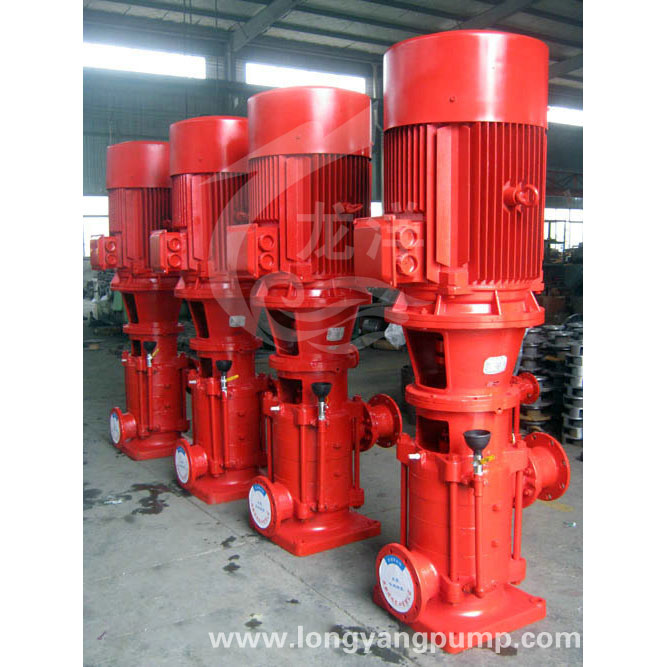

1 產品概述
XBD-GDL立式多級管道消防泵是本公司在XBD-L型基礎上根據消防泵的新標準要求而開發出的新一代中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防供水。
2 型號意義

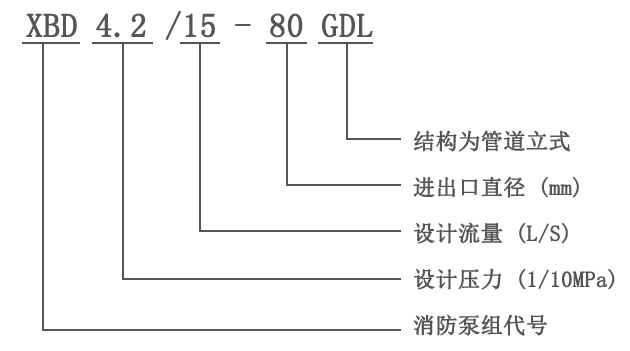

XBD-GDL立式多級管道消防泵型號意義
3 適用范圍
1、水力模型*，效率高，性能范圍廣。
2、立式結構，占地面積小。
3、采用優質軸承，振動小、噪音低、運行平穩、安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
5配套等場合。
2、立式結構，占地面積小。
3、采用優質軸承，振動小、噪音低、運行平穩、安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
5配套等場合。
4 使用條件
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
5 產品特點
1、水力模型*，效率高，性能范圍廣。
2、立式結構，占地面積小。
3、振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
2、立式結構，占地面積小。
3、振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
6 結構圖

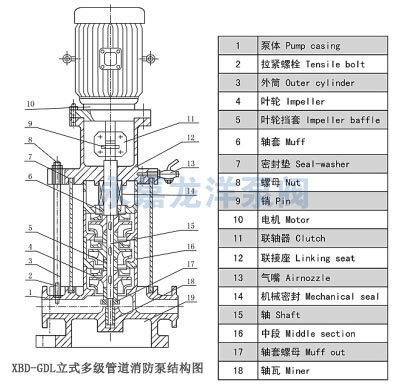

XBD-GDL立式多級管道消防泵結構圖
2、軸封采用機械密封。
3、泵由電機驅動，從電機端方向看，泵順時針方向旋轉。
4、泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5、葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。
7 安裝尺寸圖

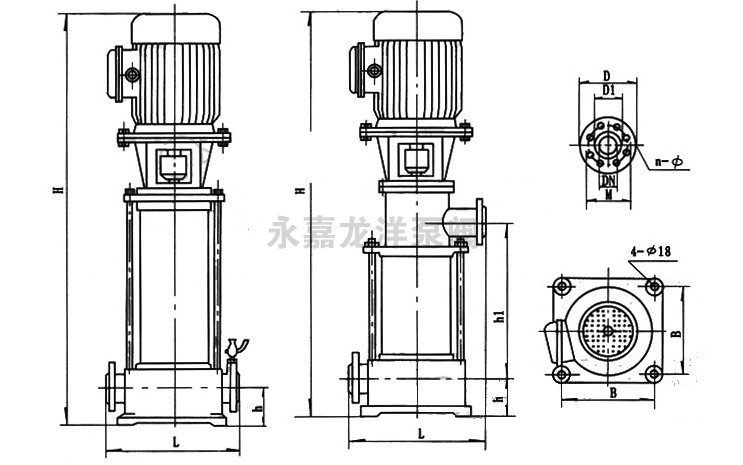

XBD-GDL立式多級管道消防泵安裝尺寸圖
| 型號 | H1 | L | B | 4-φd1 | 進口法蘭(J) | ||
| DN | N-φD2 | φD | |||||
| XBD**/**-（I）25×* | 60 | 300 | 200 | 4-φ18 | 25 | 4-φ14 | 85 |
| XBD**/**-（I）40×* | 80 | 360 | 235 | 4-φ18 | 40 | 4-φ18 | 110 |
| XBD**/**-（I）50×* | 100 | 360 | 235 | 4-φ18 | 50 | 4-φ18 | 125 |
| XBD**/**-（I）65×* | 110 | 360 | 235 | 4-φ18 | 65 | 4-φ18 | 145 |
| XBD**/**-（I）80×* | 130 | 420 | 300 | 4-φ18 | 80 | 8-φ18 | 160 |
| XBD**/**-（I）100×* | 160 | 520 | 350 | 4-φ18 | 100 | 8-φ18 | 180 |
| XBD**/**-（I）125×* | 160 | 500 | 400 | 4-φ18 | 125 | 8-φ18 | 210 |
| XBD**/**-（I）150×* | 180 | 600 | 400 | 4-φ18 | 150 | 8-φ22 | 245 |
8 性能參數
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD3.60/0.56-(I)25×3 | 3 |
0.39 0.56 0.67 |
1.4 2 2.4 |
36 | 2900 | 1.1 |
23 30 32 |
2.9 | 58 |
| XBD4.80/0.56-(I)25×4 | 4 | 48 | 2900 | 1.1 | 2.9 | 62 | |||
| XBD6.00/0.56-(I)25×5 | 5 | 60 | 2900 | 2 | 2.9 | 68 | |||
| XBD7.20/0.56-(I)25×6 | 6 | 72 | 2900 | 2 | 2.9 | 72 | |||
| XBD8.40/0.56-(I)25×7 | 7 | 84 | 2900 | 2 | 2.9 | 78 | |||
| XBD9.60/0.56-(I)25×8 | 8 | 96 | 2900 | 2.2 | 2.9 | 82 | |||
| XBD10.8/0.56-(I)25×9 | 9 | 108 | 2900 | 2 | 2.9 | 86 | |||
| XBD12.0/0.56-(I)25×10 | 10 | 120 | 2900 | 3 | 2.9 | 98 | |||
| XBD13.2/0.56-(I)25×11 | 11 | 132 | 2900 | 3 | 2.9 | 102 | |||
| XBD14.4/0.56-(I)25×12 | 12 | 144 | 2900 | 3 | 2.9 |
|
|||
| XBD15.6/0.56-(I)25×13 | 13 | 156 | 2900 | 4 | 2.9 |
|
|||
| XBD16.8/0.56-(I)25×14 | 14 | 168 | 2900 | 4 | 2.9 |
|
|||
| XBD18.0/0.56-(I)25×15 | 15 | 180 | 2900 | 4 | 2.9 |
|
|||
| XBD3.3/1.11-(I)25×3 | 3 |
0.78 1.11 1.33 |
2.8 4 4.8 |
33 | 2900 | 1.1 |
32 42 43 |
2.9 | 58 |
| XBD4.4/1.11-(I)25×4 | 4 | 44 | 2900 | 1.5 | 2.9 | 65 | |||
| XBD5.5/1.11-(I)25×5 | 5 | 55 | 2900 | 2.2 | 2.9 | 72 | |||
| XBD6.6/1.11-(I)25×6 | 6 | 66 | 2900 | 2.2 | 2.9 | 76 | |||
| XBD7.7/1.11-(I)25×7 | 7 | 77 | 2900 | 3 | 2.9 | 86 | |||
| XBD8.8/1.11-(I)25×8 | 8 | 88 | 2900 | 3 | 2.9 | 90 | |||
| XBD9.9/1.11-(I)25×9 | 9 | 99 | 2900 | 3 | 2.9 | 94 | |||
| XBD11/1.11-(I)25×10 | 10 | 110 | 2900 | 4 | 2.9 | 110 | |||
| XBD12.1/1.11-(I)25×11 | 11 | 121 | 2900 | 4 | 2.9 | 114 | |||
| XBD13.2/1.11-(I)25×12 | 12 | 132 | 2900 | 4 | 2.9 |
|
|||
| XBD14.3/1.11-(I)25×13 | 13 | 143 | 2900 | 4 | 2.9 |
|
|||
| XBD15.4/1.11-(I)25×14 | 14 | 154 | 2900 | 5.5 | 2.9 |
|
|||
| XBD16.5/1.11-(I)25×15 | 15 | 165 | 2900 | 5.5 | 2.9 |
|
|||
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD3.6/1.67-(I)40×3 | 3 |
1.17 1.67 2.00 |
4.2 6 7.2 |
36 | 2900 | 1.5 |
43 52 50 |
2.9 | 72 |
| XBD4.8/1.67-(I)40×4 | 4 | 48 | 2900 | 2.2 | 2.9 | 78 | |||
| XBD6.0/1.67-(I)40×5 | 5 | 60 | 2900 | 2.2 | 2.9 | 82 | |||
| XBD7.2/1.67-(I)40×6 | 6 | 72 | 2900 | 3 | 2.9 | 92 | |||
| XBD8.4/1.67-(I)40×7 | 7 | 84 | 2900 | 3 | 2.9 | 96 | |||
| XBD9.6/1.67-(I)40×8 | 8 | 96 | 2900 | 4 | 2.9 | 112 | |||
| XBD10.8/1.67-(I)40×9 | 9 | 108 | 2900 | 4 | 2.9 | 116 | |||
| XBD12.0/1.67-(I)40×10 | 10 | 120 | 2900 | 4 | 2.9 | 120 | |||
| XBD13.2/1.67-(I)40×11 | 11 | 132 | 2900 | 5.5 | 2.9 | 140 | |||
| XBD14.4/1.67-(I)40×12 | 12 | 144 | 2900 | 5.5 | 2.9 |
|
|||
|
XBD15.6/1.67-(I)40×13 |
13 | 156 | 2900 | 7.5 | 2.9 |
|
|||
|
XBD16.8/1.67-(I)40×14 |
14 | 168 | 2900 | 7.5 | 2.9 |
|
|||
| XBD18.0/1.67-(I)40×15 | 15 | 180 | 2900 | 7.5 | 2.9 |
|
|||
| XBD3.0/3.33-(I)50×2 | 2 |
2.33 3.33 4.00 |
8.4 12 14.4 |
30 | 2900 | 2.2 |
49 57 55 |
3.5 | 113 |
| XBD4.5/3.33-(I)50×3 | 3 | 45 | 2900 | 3 | 3.5 | 129 | |||
| XBD6.0/3.33-(I)50×4 | 4 | 60 | 2900 | 4 | 3.5 | 149 | |||
| XBD7.5/3.33-(I)50×5 | 5 | 75 | 2900 | 5.5 | 3.5 | 181 | |||
| XBD9.0/3.33-(I)50×6 | 6 | 90 | 2900 | 5.5 | 3.5 | 190 | |||
| XBD10.5/3.33-(I)50×7 | 7 | 105 | 2900 | 7.5 | 3.5 | 204 | |||
| XBD12/3.33-(I)50×8 | 8 | 120 | 2900 | 7.5 | 3.5 | 212 | |||
| XBD13.5/3.33-(I)50×9 | 9 | 135 | 2900 | 11 | 3.5 | 265 | |||
| XBD15/3.33-(I)50×10 | 10 | 150 | 2900 | 11 | 3.5 | 273 | |||
| XBD3/5-(I)50×2 | 2 |
3.50 5.00 6.00 |
12.6 18 21.6 |
30 | 2900 | 3 |
54 |
4.0 | 122 |
| XBD4.5/5-(I)50×3 | 3 | 45 | 2900 | 4 | 4.0 | 142 | |||
| XBD6.0/5-(I)50×4 | 4 | 60 | 2900 | 5.5 | 4.0 | 175 | |||
| XBD7.5/5-(I)50×5 | 5 | 75 | 2900 | 7.5 | 4.0 | 189 | |||
| XBD9.0/5-(I)50×6 | 6 | 90 | 2900 | 7.5 | 4.0 | 198 | |||
| XBD10.5/5-(I)50×7 | 7 | 105 | 2900 | 11 | 4.0 | 252 | |||
| XBD12/5-(I)50×8 | 8 | 120 | 2900 | 11 | 4.0 | 261 | |||
| XBD13.5/5-(I)50×9 | 9 | 135 | 2900 | 15 | 4.0 | 280 | |||
| XBD15/5-(I)50×10 | 10 | 150 | 2900 | 15 | 4.0 | 289 | |||
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD2.4/10-(I)65×2 | 2 |
5.00 6.67 8.00 |
18 24 28.8 |
24 | 2900 | 3 |
54 63 62 |
4.0 | 122 |
| XBD3.6/10-(I)65×3 | 3 | 36 | 2900 | 4 | 4.0 | 142 | |||
| XBD4.8/10-(I)65×4 | 4 | 48 | 2900 | 5.5 | 4.0 | 175 | |||
| XBD6.0/10-(I)65×5 | 5 | 60 | 2900 | 7.5 | 4.0 | 189 | |||
| XBD7.2/10-(I)65×6 | 6 | 72 | 2900 | 7.5 | 4.0 | 252 | |||
| XBD8.4/10-(I)65×7 | 7 | 84 | 2900 | 11 | 4.0 | 261 | |||
| XBD9.6/10-(I)65×8 | 8 | 96 | 2900 | 11 | 4.0 | 280 | |||
| XBD10.8/10-(I)65×9 | 9 | 108 | 2900 | 15 | 4.0 | 289 | |||
| XBD12/10-(I)65×10 | 10 | 120 | 2900 | 15 | 4.0 | 20 | |||
| XBD13.2/10-(I)65×11 | 11 | 132 | 2900 | 15 | 4.0 |
|
|||
| XBD14.4/10-(I)65×12 | 12 | 144 | 2900 | 18.5 | 4.0 |
|
|||
| XBD2.4/15-(I)80×2 | 2 |
7.00 10.00 12.00 |
25.2 36.0 43.2 |
24 | 2900 | 4 |
59 71 70 |
4.2 | 193 |
| XBD3.6/15-(I)80×3 | 3 | 36 | 2900 | 5.5 | 4.2 | 227 | |||
| XBD4.8/15-(I)80×4 | 4 | 48 | 2900 | 7.5 | 4.2 | 244 | |||
| XBD6.0/15-(I)80×5 | 5 | 60 | 2900 | 11 | 4.2 | 292 | |||
| XBD7.2/15-(I)80×6 | 6 | 72 | 2900 | 11 | 4.2 | 302 | |||
| XBD8.4/15-(I)80×7 | 7 | 84 | 2900 | 15 | 4.2 | 322 | |||
| XBD9.6/15-(I)80×8 | 8 | 96 | 2900 | 15 | 4.2 | 332 | |||
| XBD10.8/15-(I)80×9 | 9 | 108 | 2900 | 18.5 | 4.2 | 365 | |||
| XBD12/15-(I)80×10 | 10 | 120 | 2900 | 18.5 | 4.2 | 375 | |||
| XBD2.8/20-(I)100×2 | 2 |
10.00 15.00 18.06 |
36 54 65 |
28 | 2900 | 7.5 |
62 73 71 |
4.0 | 218 |
| XBD4.2/20-(I)100×3 | 3 | 42 | 2900 | 11 | 4.0 | 267 | |||
| XBD5.6/20-(I)100×4 | 4 | 56 | 2900 | 15 | 4.0 | 287 | |||
| XBD7.0/20-(I)100×5 | 5 | 70 | 2900 | 18.5 | 4.0 | 320 | |||
| XBD8.4/20-(I)100×6 | 6 | 84 | 2900 | 18.5 | 4.0 | 330 | |||
| XBD9.8/20-(I)100×7 | 7 | 98 | 2900 | 22 | 4.0 | 373 | |||
| XBD11.2/20-(I)100×8 | 8 | 112 | 2900 | 30 | 4.0 | 400 | |||
| XBD12.6/20-(I)100×9 | 9 | 126 | 2900 | 30 | 4.0 | 421 | |||
| XBD14/20-(I)100×10 | 10 | 140 | 2900 | 37 | 4.0 | 432 | |||
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD2.8/20-(I)100×2 | 2 |
14.00 20.00 24.00 |
50.4 72 86.4 |
28 | 2900 | 11 |
64 73 71 |
4.5 | 276 |
| XBD4.2/20-(I)100×3 | 3 | 42 | 2900 | 15 | 4.5 | 298 | |||
| XBD5.6/20-(I)100×4 | 4 | 56 | 2900 | 18.5 | 4.5 | 336 | |||
| XBD7.0/20-(I)100×5 | 5 | 70 | 2900 | 22 | 4.5 | 381 | |||
|
XBD8.4/20-(I)100×6 |
6 | 84 | 2900 | 30 | 4.5 | 453 | |||
| XBD9.8/20-(I)100×7 | 7 | 98 | 2900 | 30 | 4.5 | 466 | |||
| XBD11.2/20-(I)100×8 | 8 | 112 | 2900 | 37 | 4.5 | 493 | |||
| XBD12.6/20-(I)100×9 | 9 | 126 | 2900 | 37 | 4.5 | 582 | |||
| XBD14/20-(I)100×10 | 10 | 140 | 2900 | 45 | 4.5 | 595 | |||
| XBD4.0/30-(I)125×2 | 2 |
20.83 30.00 36.11 |
75 108 130 |
40 | 2900 | 18.5 |
65 |
4.5 | 292 |
| XBD6.0/30-(I)125×3 | 3 | 60 | 2900 | 30 | 4.5 | 430 | |||
| XBD8.0/30-(I)125×4 | 4 | 80 | 2900 | 37 | 4.5 | 463 | |||
| XBD10.0/30-(I)125×5 | 5 | 100 | 2900 | 45 | 4.5 | 555 | |||
| XBD12.0/30-(I)125×6 | 6 | 120 | 2900 | 55 | 4.5 | 640 | |||
| XBD14.0/30-(I)125×7 | 7 | 140 | 2900 | 75 | 4.5 | 840 | |||
| XBD16.0/30-(I)125×8 | 8 | 160 | 2900 | 75 | 4.5 | 855 | |||
| XBD18.0/30-(I)125×9 | 9 | 180 | 2900 | 90 | 4.5 | 870 | |||
| XBD20.0/30-(I)125×10 | 10 | 200 | 2900 | 90 | 4.5 | 955 | |||
| XBD4.0/45-(I)150×2 | 2 |
30.00 |
108 162 194 |
40 | 2900 | 30 |
69 78 77 |
4.5 | 422 |
| XBD6.0/45-(I)150×3 | 3 | 60 | 2900 | 37 | 4.5 | 452 | |||
| XBD8.0/45-(I)150×4 | 4 | 80 | 2900 | 55 | 4.5 | 613 | |||
| XBD10.0/45-(I)150×5 | 5 | 100 | 2900 | 75 | 4.5 | 820 | |||
| XBD12.0/45-(I)150×6 | 6 | 120 | 2900 | 75 | 4.5 | 836 | |||
| XBD14.0/45-(I)150×7 | 7 | 140 | 2900 | 90 | 4.5 | 922 | |||
